3 說明
DRV8428 是一款適用于工業和消費類應用的步進電機驅動器。該器件由兩個 N 溝道功率 MOSFET H 橋驅動器、一個微步進分度器以及集成電流感應功能完全集成。DRV8428 最高可驅動 1A 滿量程輸出電流（取決于 PCB 設計）。
DRV8428 采用內部電流感應架構，無需再使用兩個外部功率感應電阻器，可縮小 PCB 面積并降低系統成本。該器件使用內部 PWM 電流調節方案，該方案能在智能調優和混合衰減選項之間進行選擇。智能調優可通過自動調節實現出色的電流調節性能，并對電機變化和老化效應進行補償和減少電機的可聞噪聲。
借助簡單的 STEP/DIR 接口，可通過外部控制器管理步進電機的方向和步進速率。該器件可以配置為不同步進模式，范圍涵蓋整步至 1/256 微步。憑借專用 nSLEEP 引腳，該器件可提供一種低功耗睡眠模式，從而實現超低靜態待機電流。提供的保護特性包括：電源欠壓、過流、短路以及過熱保護。故障狀態通過 EN/nFAULT 引腳指示。
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| DRV8428PWPR | HTSSOP (16) | 5mm x 4.4mm |
| DRV8428RTER | WQFN (16) | 3.0mm x 3.0mm |

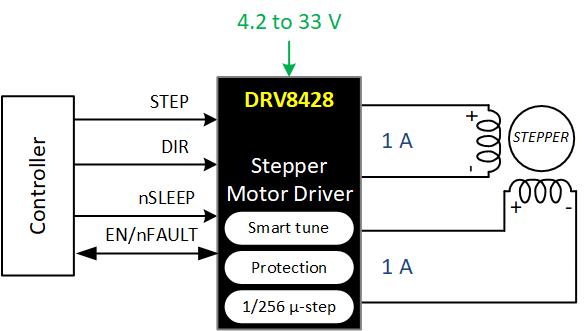

簡化原理圖
