7.3.5 電流調節、關斷時間和衰減模式
在 PWM 電流斬波期間，將啟用 H 橋以驅動電流流過電機繞組，直至達到 PWM 電流斬波閾值。圖 7-6 的項目 1 中展示了這種情況。
流經電機繞組的電流由一個可調節關斷時間的 PWM 電流調節電路進行調節。當 H 橋被啟用時，通過繞組的電流以一定的速率上升，該速率取決于直流電壓、繞組電感和存在的反電動勢大小。當電流達到電流調節閾值時，電橋?qū)⑦M(jìn)入衰減模式以減小電流，該模式的持續時間取決于七電平 DECAY/TOFF 引腳設置。關斷時間結束后，將重新啟用電橋，開始另一個 PWM 循環。

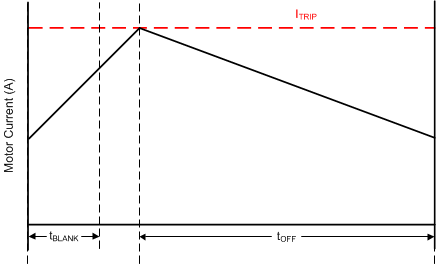

圖 7-5 電流斬波波形達到斬波電流閾值后，H 橋可在兩種不同的狀態下運行：快速衰減或慢速衰減。在快速衰減模式下，一旦達到 PWM 斬波電流電平，H 橋便會進行狀態逆轉，使繞組電流反向流動。圖 7-6 的項目 2 中展示了快速衰減模式。在慢速衰減模式下，通過啟用該電橋的兩個低側 FET 來實現繞組電流的再循環。圖 7-6 的項目 3 中展示了這種情況。
PWM 斬波電流由比較器設置，該比較器監測與低側功率 MOSFET 并聯的電流感應 MOSFET 兩端的電壓。電流感應 MOSFET 通過基準電流進行偏置，該基準電流是電流模式正弦加權 DAC 的輸出，其滿量程基準電流通過 VREF 引腳的電壓進行設置。
您可以使用以下公式計算斬波電流 (IFS)：IFS (A) = VREF (V)/KV (V/A) = VREF (V)/3 (V/A)。

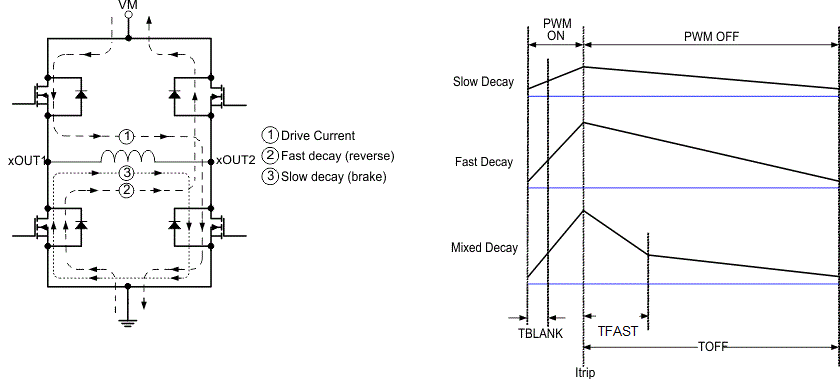

圖 7-6 衰減模式通過設置七電平 DECAY/TOFF 引腳來選擇每個電橋的衰減模式和關斷時間，如表 7-6 所示。
| DECAY/TOFF | 衰減模式 | 關斷時間 |
|---|---|---|
| 0 | 智能調優紋波控制 | - |
| 14.7k? 至 GND | 混合 30% 衰減 | 7μs |
| 44.2k? 至 GND | 16μs | |
| 100k? 至 GND | 32μs | |
| 249k? 至 GND | 智能調優動態衰減 | 7μs |
| Hi-Z | 16μs | |
| DVDD | 32μs |
