7.3.7.1 EN/nFAULT 引腳
EN/nFAULT 引腳用于啟用驅動器，還用于故障報告。圖 7-15 顯示連接 EN/nFAULT 引腳的內部電路。如果該引腳將同時用于啟用驅動器和故障報告，則必須連接外部 R-C。如果該引腳僅用于啟用和禁用驅動器，則不需要 R-C。
要啟用 H 橋，必須將引腳驅動為高電平。將引腳懸空或接地，可強制電橋成為高阻態。
檢測到故障后，導通 Q1（使電容器 C1 放電），可將 EN/nFAULT 引腳強制為低電平。當 EN/nFAULT 引腳電壓降至 VIL 閾值以下時，H 橋被禁用。電橋?qū)⒈３纸脿顟B(tài)，直到故障條件消失，或第二個 MCU 引腳直接將高于 VIH 的電壓應用于 EN/nFAULT 引腳。至此，Q1 將會關閉，C1 通過電阻 R1 充電。
EN/nFAULT 上升沿啟用 H 橋的典型延遲是 100μs。R1 * C1 的時間常數必須小于 20μs。電阻 2 和 R3 的典型值為 16k? 和 2M?。如果 EN/nFAULT 引腳一直連接高電平，由于 Q1 為 ON，故障將導致泄漏電流增加。

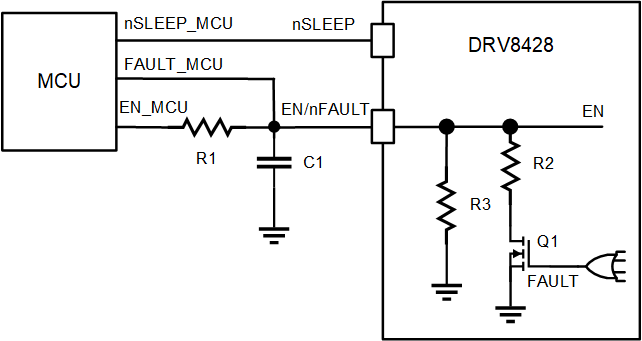

圖 7-15 EN/nFAULT 引腳
