6.3.1 電流限制
高精度電流限制提升了設計的可靠性。它可在接地短路或上電條件下保護負載和電源，避免遭受過應力損壞。此外，此項功能還可以通過減少 PCB 走線、連接器尺寸和前一個功率級的容量來節省系統成本。
當達到電流限制閾值時，閉環立即激活。輸出電流被鉗位在設定值，同時報告故障。由于功率 FET 上的高功耗，器件溫度會升高。
該器件具有兩個電流限制閾值。
- 內部電流限制：內部電流限制固定為 ICL(int)。對于大瞬態電流應用，將 CL 引腳直接連接到器件 GND。
- 外部可調節電流限制：通過外部電阻器設置電流限制閾值。使用方程式 1 計算 R(CL)。VCL(th) 是內部帶隙電壓。K(CL) 是輸出電流與電流限制設定值之比。K(CL) 在整個溫度和電源電壓范圍內是一個恒定值。外部可調節電流限制允許根據應用靈活設置電流限制值。
方程式 1.
請注意，如果使用接地網絡，則會導致器件 GND 引腳和電路板 GND 之間發生電平轉換，因此，CL 引腳必須與器件 GND 引腳連接。
為了更好地防止出現硬接地短路情況（當 IN 引腳啟用，且突然發生接地短路時），器件會實施快速跳變保護，在設置電流限制閉環之前關斷輸出?？焖偬兊捻憫?yīng)時間一般不到 1μs。憑借這種快速響應能力，器件可以實現更佳的浪涌電流抑制性能。

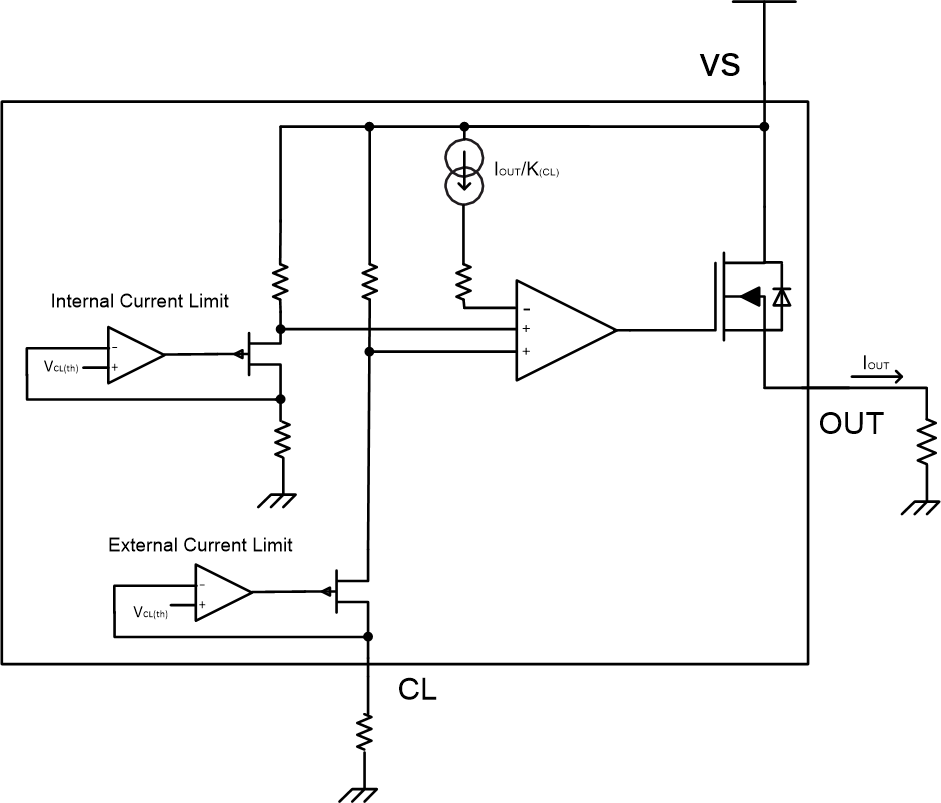

圖 6-1 電流限制
