6.3.6.2 電感負載關斷鉗位
斷開電感負載時，電感電抗會導致輸出電壓趨于負值。過高的負電壓可能導致功率 FET 損壞。為了保護功率 FET，器件在漏極和源極之間實現了內部鉗位功能，即 VDS(clamp)。

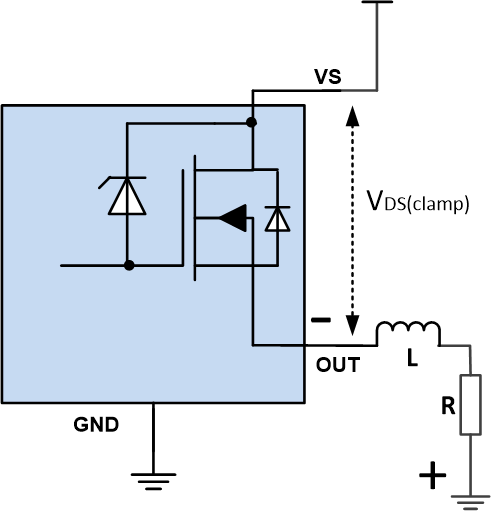

圖 6-14 漏源鉗位結構

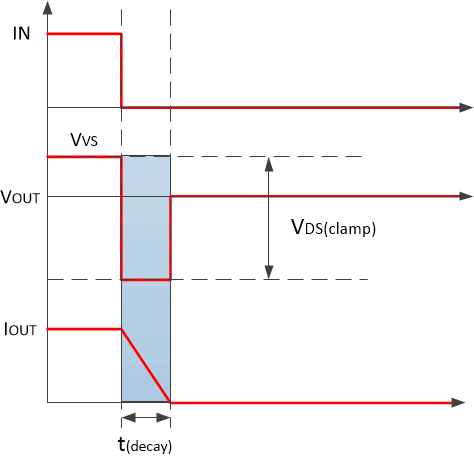

圖 6-15 電感負載關斷圖
