3 說明
TPS1H000-Q1 器件是受到全面保護的單通道高側電源開關，具有集成式 1000m? NMOS 功率 FET。
可調節電流限制可通過限制浪涌或過載電流來提高系統可靠性。高精度電流限制可增強過載保護，從而簡化前沿電源設計。擁有可配置的特性，能夠在功能、成本和熱耗散方面提供相應的設計靈活性。
該器件支持對數字狀態輸出進行全面診斷。在導通和關斷狀態下皆可進行開路負載檢測。無論是否有 MCU，該器件都能正常工作?！蔼毩ⅰ蹦Ｊ街С衷诟綦x型系統中使用此器件。
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

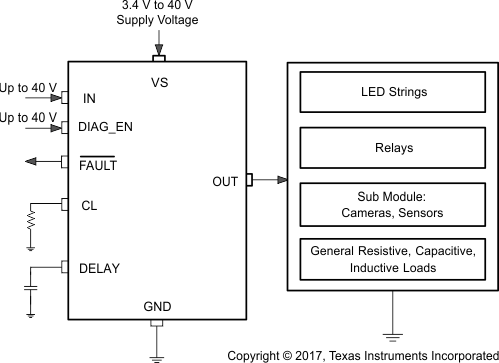

典型方框圖

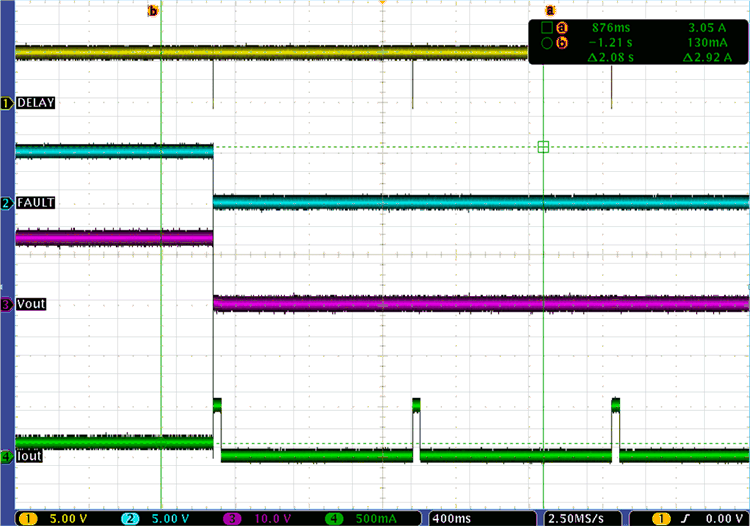

“自動重試”模式下的電流限制保護
