6.3.6.4 電源失效保護
發生電源丟失時，無論 IN 引腳的電平是高還是低，輸出都將關斷。對于電阻負載和容性負載，電源丟失沒有風險。但對于已充電的電感負載，為維持電感電流，所有邏輯控制引腳都會被驅動。在這種情況下，為保護系統，德州儀器 (TI) 推薦使用外部續流二極管作為保護措施。

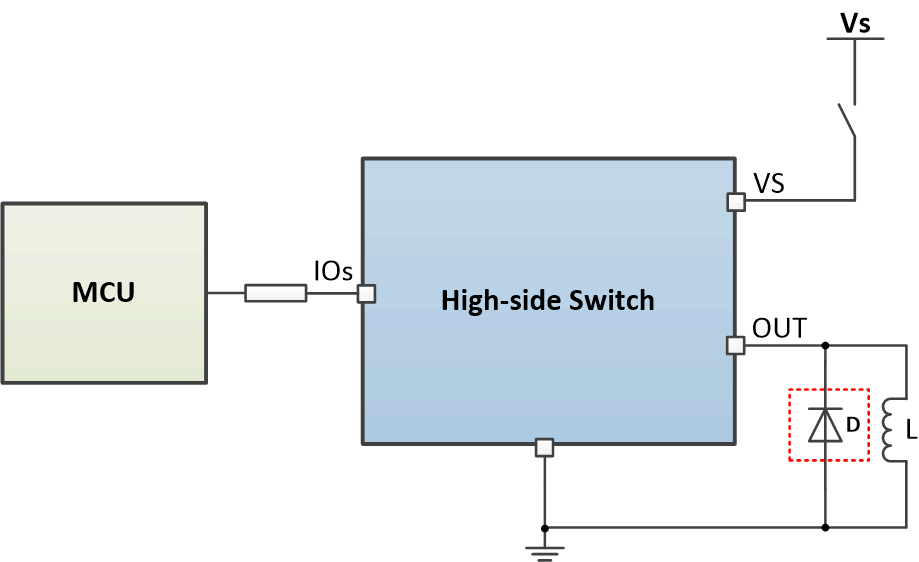

圖 6-16 電源失效保護
