6.3.3 獨立運行
在典型應用中，TPS1H000-Q1 器件由微控制器控制。該器件還支持獨立運行。IN 和 DIAG_EN 引腳具有 40V 的最大額定直流電壓，可以直接連接到 VS 引腳。在自動重試模式下，DELAY 引腳也可通過 100kΩ 電阻器連接到 VS 引腳。

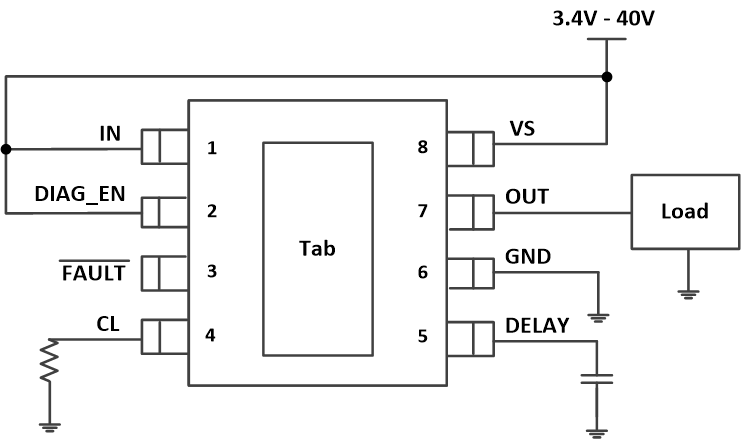

圖 6-8 在閉鎖模式下獨立運行

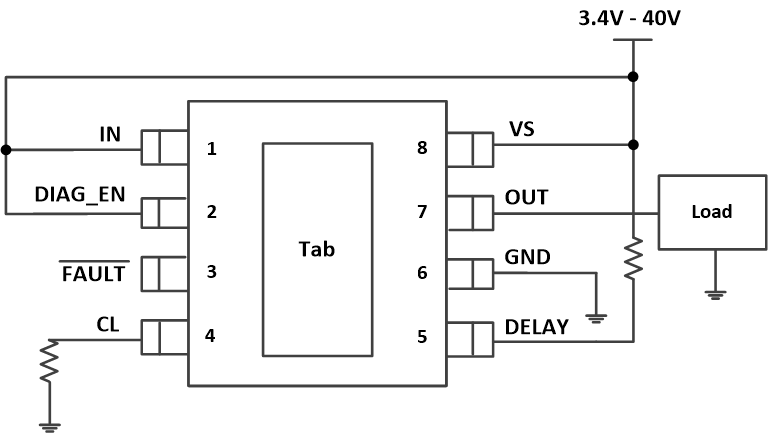

圖 6-9 在自動重試模式下獨立運行
