6.3.8 電流合成器
UCC28070-Q1 設計中最突出的創新之一是電流合成器電路，該電路可以通過導通時間采樣和關斷時間下降斜率仿真的組合來同步監測瞬時指示器電流。
在 GDA 和 GDB 輸出導通期間，指示器電流分別通過每個輸出相位的電流變壓器網絡記錄在 CSA 和 CSB 引腳上。同時，通過 VINAC 和 VSENSE 引腳持續監控輸入和輸出電壓，可以讓 UCC28070-Q1 在每個輸出的相應關斷時間內在內部重新實現指示器電流的下降斜率。通過基于 方程式 12 選擇 RSYNTH 電阻器 (RSYN)，可以調節內部響應，從而適應各種應用中預期存在的寬范圍電感值。
在加電和交流壓降恢復時發生浪涌事件期間 (VVSENSE < VVINAC)，合成的下降斜率變?yōu)榱?。在這種情況下，合成的指示器電流保持在 IMO 基準電壓以上，并且電流環路將占空比驅動為零。這樣可以避免浪涌事件期間 MOSFET 上的過大應力。VVINAC 降至低于 VVSENSE 后，占空比就會增加，直到恢復穩定狀態操作。

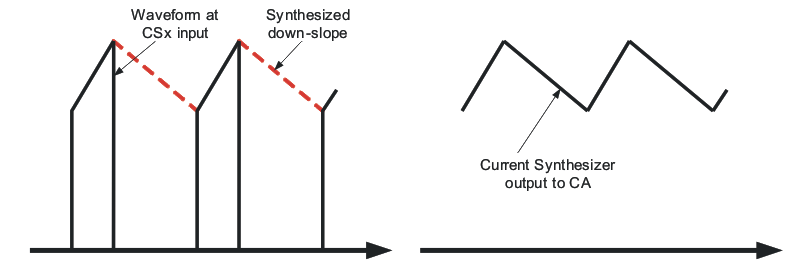

圖 6-2 指示器電流的下降斜率
其中：
- LB = 額定電壓零偏置升壓電感 (μH)
- RS = 傳感電阻 (?)
- NCT = 電流傳感變壓器匝數比
- KR = RB/(RA + RB) = VSENSE 和 VINAC 引腳上的電阻分壓器衰減
