7.2.2.8 電流傳感偏移和 PWM 斜坡以提高防噪性能
為了提高極輕負載時的防噪性能，TI 建議在電流傳感信號中添加一個具有直流失調電壓的 PWM 斜坡。電氣元件 RTA、RTB、ROA、ROB、CTA、CTB、DPA1、DPA2、DPB1、DPB1 CTA 和 CTB 組成一個 PWM 斜坡，該斜坡由 UCC28070-Q1 的柵極驅動輸出激活和停用。電阻器 ROA 和 ROB 為電流檢測電阻器（RSA 和 RSB）增加直流偏移量。

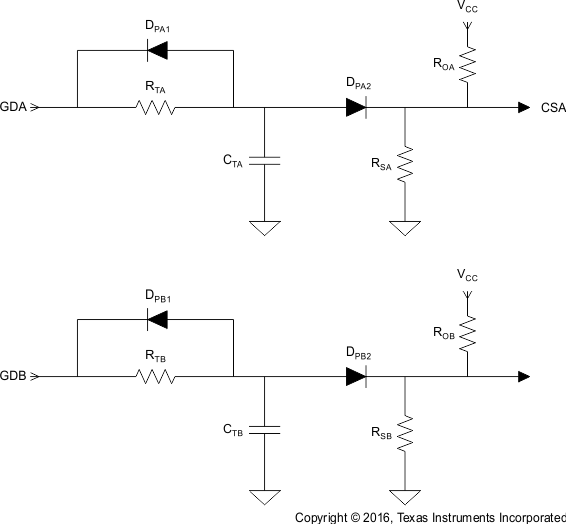

圖 7-4 PWM 斜坡和偏移電路當指示器電流變得不連續時，升壓指示器會與升壓級中的寄生電容產生振蕩。這種指示器電流的振蕩會通過 CT 傳導，產生虛假的電流傳感信號。圖 7-5 所示為當指示器電流變得不連續時電流傳感信號的樣子。
指示器電流 (IL1) 和 VRsa 可能與此圖形表示不同，具體取決于當電流變得不連續時設計中指示器響鈴的程度。

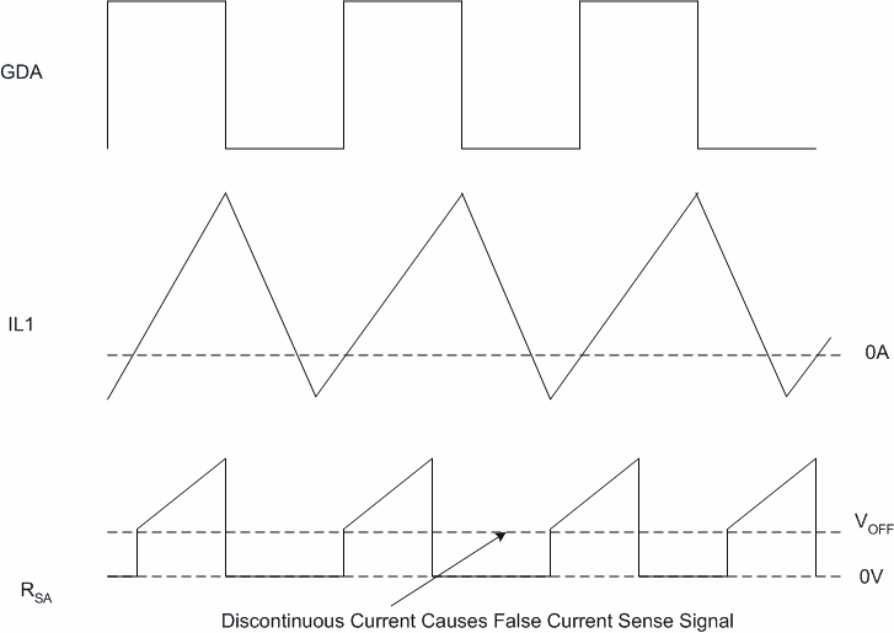

圖 7-5 錯誤電流傳感信號為抵消偏移 (VOFF)，只需調整電阻器 ROA 和 ROB，以確保當器件進入不連續模式時，電流感應電阻器不會在應為零的情況下出現正電流。將偏移量設定為 100mV 是一個良好的初始起點，之后可根據 THDi 的評估結果向下或向上調整。
通過選擇 RTA、RTB、CTA 和 CTB，還可以添加一個 ΔV 的小斜坡，該斜坡等于[最大電流傳感信號 (VS) 的 10% 減去偏移量]，如下所示。
