ZHCABW3C April 2019 – April 2022 DRV8847 , DRV8873-Q1 , DRV8904-Q1 , DRV8906-Q1 , DRV8908-Q1 , DRV8910-Q1 , DRV8912-Q1
1.3 負載連接 H 橋
在此配置中，雙向電機或螺線管/繼電器負載連接在兩個輸出（例如 OUT1 和 OUT2）之間，如圖 1-5（無源 OLD）和圖 1-6（有源 OLD）所示。該配置廣泛用于負載的雙向控制。這種配置通過使 OUT1 和 OUT2 處的電壓極性相反來靈活地改變負載的方向。在無源 OLD 期間，沒有電流流向負載。在有源 OLD 期間，當一個半橋的高側 FET 和另一個驅動半橋的低側 FET 導通時，負載的電流將從 VM 流到 OUT1 或 OUT2，然后流至另一個輸出，最后流至 GND。為了以相反的極性驅動，這些 FET 將關斷，而之前關斷的 FET 現在將導通。
圖 1-5 負載連接 H 橋配置中的無源 OLD

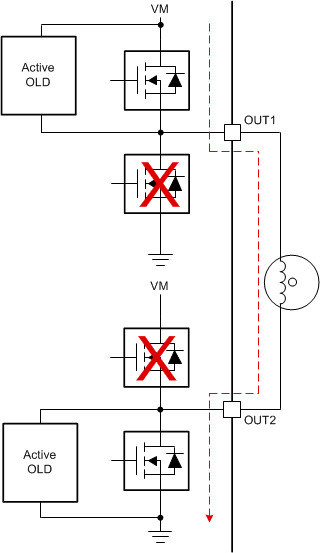

圖 1-6 負載連接 H 橋配置中的有源 OLD
