3.6 SDIO
SDIO 是與主機處理器連接用于實現 WLAN 功能的主要通信接口，也可用于共享 SDIO 協議中的 BLE 功能。由于時鐘原因，這些信號特別敏感，因此必須按原樣設計。
SDIO 線路包括 SDIO_CLK、SDIO_CMD、SDIO_D0、SDIO_D1、SDIO_D2 和 SDIO_D3。特別是 SDIO_CLK 信號非常敏感，必須特別關注。為了保持可靠的 SDIO 通信，請考慮以下布局注意事項：
- TI 建議 SDIO 線路的寬度至少為 5mil。
- SDIO 布線要盡可能遠離其他數字或模擬信號布線。
- TI 建議在 SDIO 總線周圍添加接地屏蔽。
- SDIO_CLK 必須通過接地過孔（拼接過孔）和相鄰的接地平面與所有其他信號隔離。信號布線的間隙至少為其他 SDIO 信號布線寬度的兩倍。
- 將 SDIO 線路相互平行布線，長度要盡可能短（以便減少傳播延遲），其間隙為布線寬度的 1.5 倍。
- SDIO 布線的長度必須在 100mil 容差范圍內進行匹配，以便在所有布線上同時提供采樣數據。有關長度調優的直觀示例，請參閱圖 3-18。

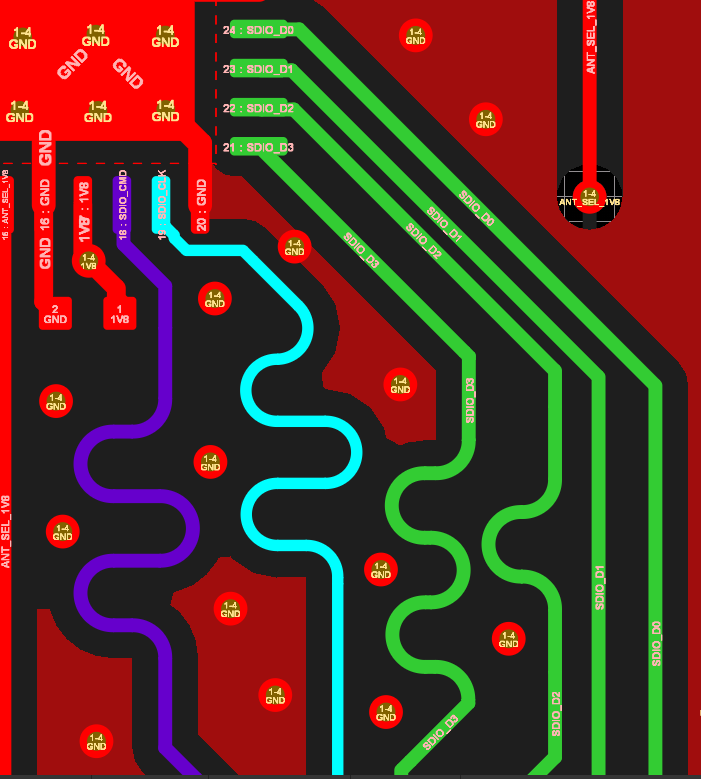

圖 3-18 是從 BP-CC3351 設計文件中提取的樣圖。
圖 3-18 SDIO 信號的參考布局
