ZHCUBL6A December 2023 – January 2026 CC3300 , CC3300MOD , CC3301 , CC3301MOD , CC3351 , CC3351MOD
3.4 XTAL
圖 3-1 顯示了 40MHz XTAL 的放置和布局及其與 CC33xx 器件的連接。
圖 3-9 是從 BP-CC3351 設計文件中提取的樣圖。

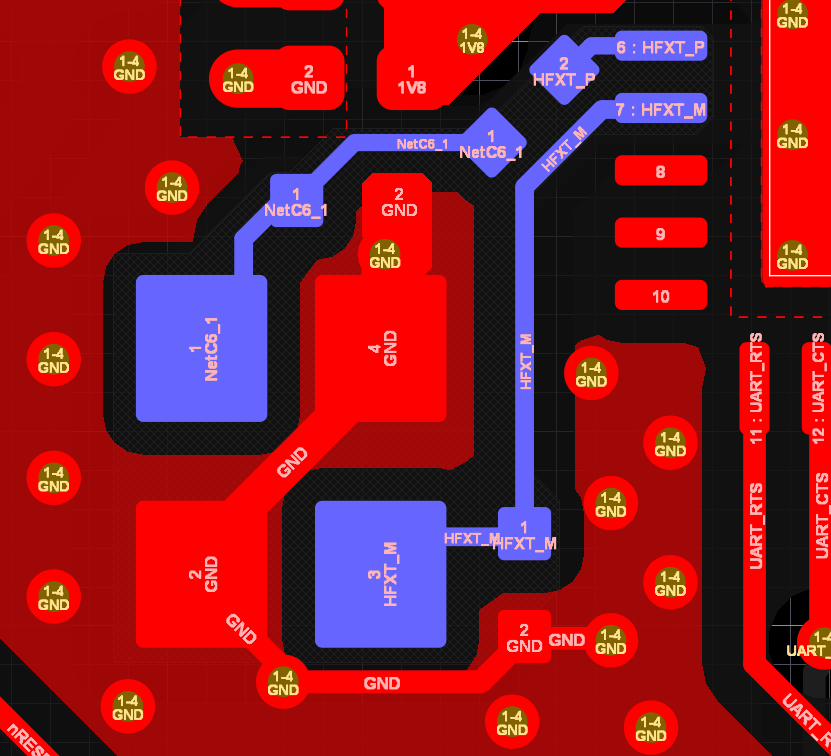

圖 3-14 來自 BP-CC3351 的 40MHz XTAL集成 XTAL 時，請遵循指南列表：
- 將 XTAL 連接到 CC3351 器件（XTAL_P 和 XTAL_M）的布線應盡可能短且布線長度一致。
- 在 XTAL_P 引腳上盡可能靠近 CC33xx 器件的位置放置一個 150Ω 電阻器。
- 兩個負載電容器必須與 XTAL 的邊沿平行。
- 在晶體下方的一層（第 2 層）上，在 XTAL 和負載電容器區域下方放置一個切口。檢查第 2 層下方的層（第 3 層）在同一區域下方是否有良好的接地。有關可視化表示，請參閱圖 3-15。
- 在可能的情況下，通過在 XTAL 周圍縫合來增加接地，以實現更好的隔離。

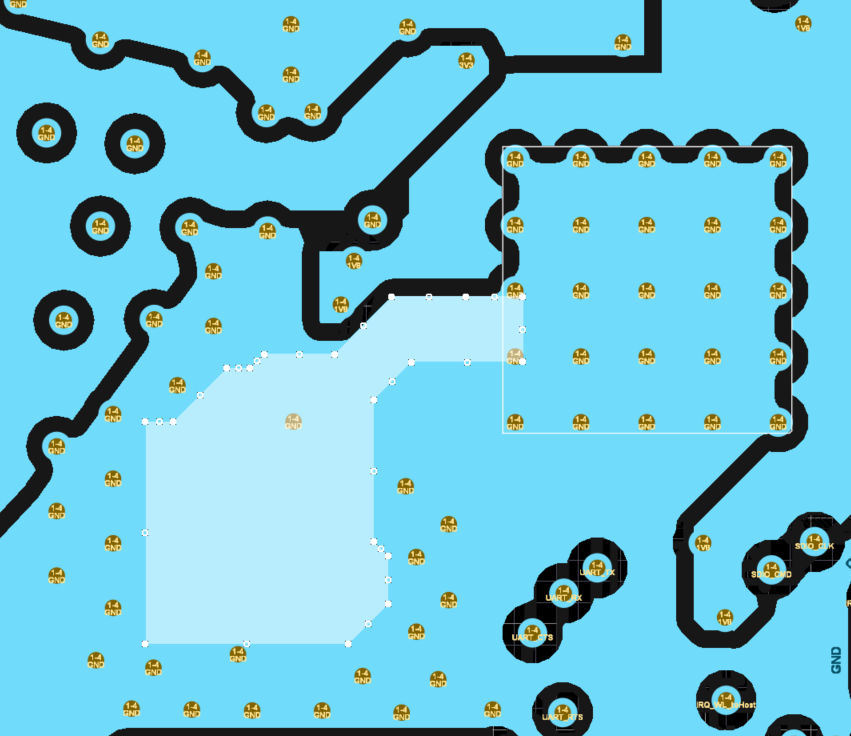

圖 3-15 是從 M2-CC3351 設計文件的第 3 層提取的樣圖。
圖 3-15 XTAL 切口下的層的參考布局
