為了簡化接收器設計，BQ51013C-Q1 集成了完全符合 WPC v2.0 的通信算法（無需額外的軟件開發）。此外還集成了其他獨特算法（如動態整流器控制），以便實現出色的系統性能。本節舉例說明從啟動到活動運行的無線電源傳輸流程圖，簡要概述了這些特性。

在啟動運行期間，無線電源接收器必須遵循適當?shù)奈帐謪f(xié)議，才能從 TX 獲得電源合約。TX 將通過發送擴展數字 ping 來啟動握手過程。如果 TX 表面上存在 RX，則 RX 將向 TX 提供信號強度、配置和識別數據包（有關每個數據包的詳細信息，請參閱 WPC 規范的第 1 卷）。這些是發送到 TX 的前三個數據包。唯一的例外是，如果在 EN1/EN2、AD 或 TS/CTRL 引腳上存在真正的關斷條件，RX 將立即關閉 TX。有關詳細信息，請參閱表 8-4。TX 成功接收到信號強度、配置和識別數據包后，將向 RX 授予電源合約，然后允許 RX 控制電源傳輸?shù)墓ぷ鼽c(diǎn)。通過使用 BQ51013C-Q1 動態整流器控制算法，RX 將通知 TX 在啟用輸出電源之前將整流器電壓調整到 7V 以上。此方法可增強系統啟動期間的瞬態性能。有關啟動流程圖的詳細信息，請參閱圖 8-2。

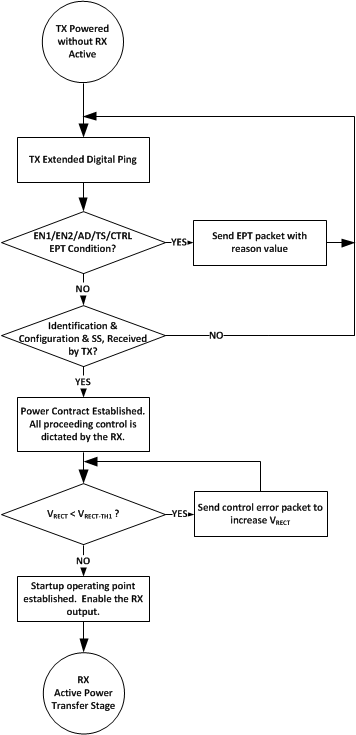

圖 8-2 無線電源啟動流程圖

確立啟動程序后，RX 進入活動電源傳輸階段。這被視為運行的“主環路”。動態整流器控制算法根據最大輸出電流電平設置（由 K_IMAX 和 ILIM 接地電阻來設置）的百分比來確定整流器電壓目標。RX 會發送控制錯誤數據包，以便收斂于這些目標。隨著輸出電流變化，整流器電壓目標會動態變化。WPC 系統的反饋環路相對較慢，收斂到新的整流器電壓目標需要長達 90ms 的時間。應該理解的是，系統的瞬時瞬態響應是開環的，并且取決于在該工作點上 RX 線圈的輸出阻抗。有關這方面的更多詳細信息，請參閱接收器線圈負載線路分析一節?！爸鳝h(huán)路”還確定表 8-4 中的任何條件是否為真，以便停止電源傳輸。請參閱圖 8-3，其中說明了活躍電源傳輸環路。

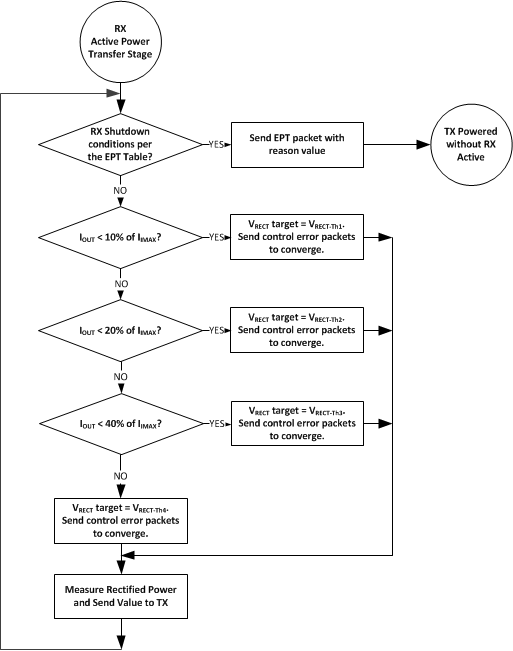

圖 8-3 活躍電源傳輸流程圖

WPC v2.0 規范的另一項要求是發送測得的接收功率。在器件上啟用此任務，測量 FOD 引腳上的電壓（與輸出電流成正比），并且可以根據 FOD 引腳上接地電阻選擇進行調節。
