ZHCSXH7A June 2024 – September 2024 BQ51013C-Q1
PRODUCTION DATA
請參考 PDF 數據表獲取器件具體的封裝圖。
BQ51013C-Q1 器件提供兩個相同的集成通信 FET,分別連接到引腳 COMM1 和 COMM2。這些 FET 用于調制次級負載電流,從而使 BQ51013C-Q1 能夠向發(fā)送器傳達錯誤控制和配置信息。圖 8-10 展示了如何將 COMMx 引腳用于電阻負載調制。每個 COMMx 引腳最多可以處理一個 24Ω 通信電阻器。因此,如果需要 12Ω 和 24Ω 之間的 COMMx 電阻器,則 COMM1 和 COMM2 引腳必須并聯。BQ51013C-Q1 器件不支持小于 12Ω 的 COMMx 電阻器。

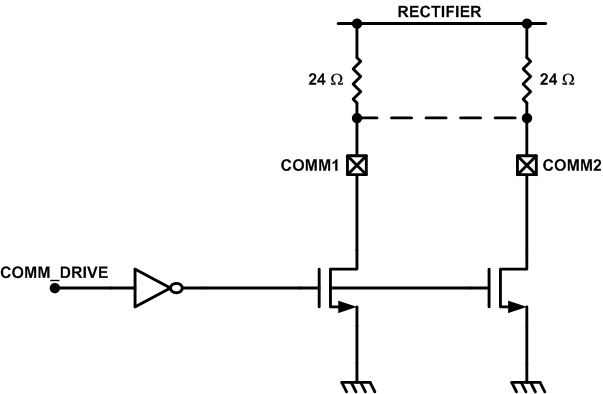

圖 8-10 電阻負載調制除電阻負載調制外,BQ51013C-Q1 還能夠進行容性負載調制,如圖 8-11 所示。在這種情況下,在 COMM1 和 AC1 之間以及 COMM2 和 AC2 之間各連接一個電容器。當 COMMx 開關閉合時,AC1 和 AC2 之間實際上連接了一個 22nF 電容器。在 AC1 和 AC2 之間連接一個電容器來調制線圈看到的阻抗,這將在初級側反映為電流的變化。

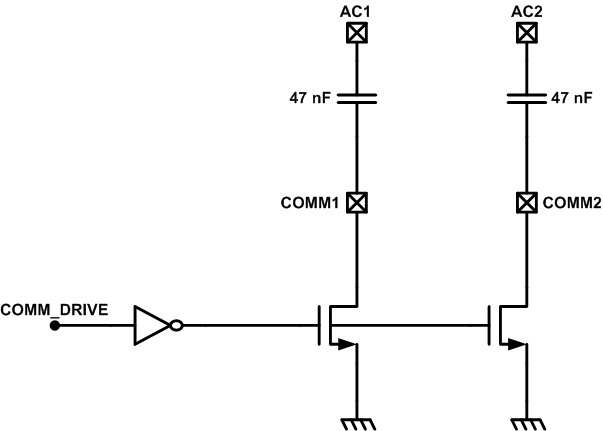

圖 8-11 容性負載調制
