選擇接收器線圈時，TI 建議通過負載線路分析來分析初級側線圈和接收器線圈之間的變壓器特性。這樣可采集 WPC 系統中的兩個重要條件：

• WPC 系統閉環中的工作點特性。
• 收斂新工作點之前的即時瞬態響應。

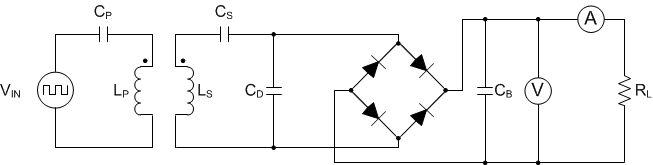

執行此分析的示例測試配置如圖 8-16 所示：

圖 8-16 負載線路分析測試臺

其中：

• V_IN 是方波電源，其峰峰值工作電壓應為 19V。
• C_P 是初級串聯諧振電容器（例如，對于 A1 型線圈為 100nF）。
• L_P 是目標初級線圈（例如，A1 型）。
• L_S 是目標次級線圈。
• C_S 是為受測接收器線圈選擇的串聯諧振電容器。
• C_D 是為受測接收器線圈選擇的并聯諧振電容器。
• C_B 是二極管電橋的大容量電容器（額定電壓應至少為 25V，電容值應至少為 10μF）
• V 是采用開爾文連接方式的電壓表
• A 是串聯電流表
• R_L 是目標負載

TI 建議使用肖特基二極管構建二極管電橋。

測試程序如下所示

• 向 L_P 提供 19V 交流信號，起始頻率為 210kHz
• 測量從空載到預期滿載產生的整流電壓
• 對較低的頻率重復上述步驟（在 110kHz 停止）

圖 8-17 展示了一個示例負載線路分析：

圖 8-17 示例負載線路結果

圖 8-17 傳達的有關工作點的信息是，特定負載和整流器目標條件因此會產生特定的工作頻率（對于 A1 TX 型）。例如，在 1A 電流下，動態整流器目標為 5.15V。因此，在上述示例中，工作頻率將為 150kHz 至 160kHz。這是一個可接受的工作點。如果工作點超出 WPC 頻率范圍 (110kHz - 205kHz)，系統將不會收斂，并將變得不穩定。

關于瞬態分析，主要有兩個關注點：

• Ping 頻率 (175kHz) 時的整流器電壓。
• 在恒定工作點下，整流器從空載到滿負載時電壓下降。

在本例中，Ping 電壓約為 5V。該電壓高于 BQ51013C-Q1 的 UVLO，因此可確保在 WPC 系統中啟動。如果在此頻率下，電壓接近或低于 UVLO，則可能不會在 WPC 系統中啟動。

如果最大負載階躍為 1A，則本示例中的壓降將約為 1V（使用 140kHz 負載線路）。要分析壓降，請找到在空載時起始于 7V 的負載線路。沿著這條負載線路延伸到預期的最大負載，并計算在該恒定頻率下 7V 空載電壓與滿負載電壓之間的差值。確保此恒定頻率下的滿負載電壓高于 5V。如果該電壓降至 5V 以下，電源的輸出也會降至此電平。由于 WPC 系統的反饋響應緩慢，因此有必要進行此類瞬態響應分析。這模擬了 WPC 系統調整工作點之前的階躍響應。

請參閱表 9-1，了解建議的 RX 線圈。
