6.6 時序要求
在自然通風條件下的工作溫度范圍內測得（除非另有說明）(1)
| 最小值 | 標稱值 | 最大值 | 單位 | |||
|---|---|---|---|---|---|---|
| 1 | tCYC | 時鐘周期時間 | 62 | ns | ||
| 2 | tCLKH | 時鐘高電平時間 | 25 | ns | ||
| 3 | tCLKL | 時鐘低電平時間 | 25 | ns | ||
| 4 | tSU(SDATIN) | 設置時間，SDATIN 至 SCLK | 5 | ns | ||
| 5 | tH(SDATIN) | 保持時間，SDATIN 至 SCLK | 1 | ns | ||
| 6 | tD(SDATOUT) | 延遲時間，SCLK 至 SDATOUT，無外部上拉電阻， COUT = 100pF | 50 | 100 | ns | |
| 7 | tW(LATCH) | 脈沖寬度，LATCH | 200 | ns | ||
| 8 | tOE(ENABLE) | 使能時間，nENBL 到輸出低電平 | 60 | ns | ||
| 9 | tD(LATCH) | 延遲時間，LATCH 到輸出變化 | 200 | ns | ||
| — | tRESET | RESET 脈沖寬度 | 20 | μs | ||
| 10 | tD(RESET) | 時鐘之前的復位延遲 | 20 | μs | ||
| 11 | tSTARTUP | 時鐘之前應用啟動延遲 VM | 55 | μs | ||
(1) 未經生產測試。
最后一個 SCLK 上升沿和 LATCH 上升沿之間應存在 400ns 以上的延遲。這可以確保最后一個數據位正確移入器件。

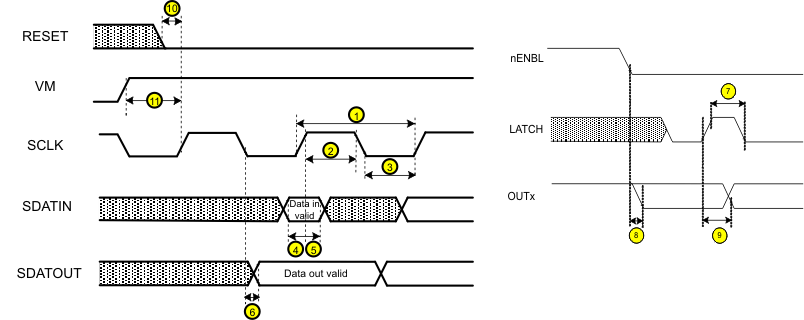

圖 6-1 DRV8804 時序要求
