7.3.2 串行接口運行
DRV8804 由一個簡單串行接口控制。從邏輯上講，接口如 圖 7-1 所示。

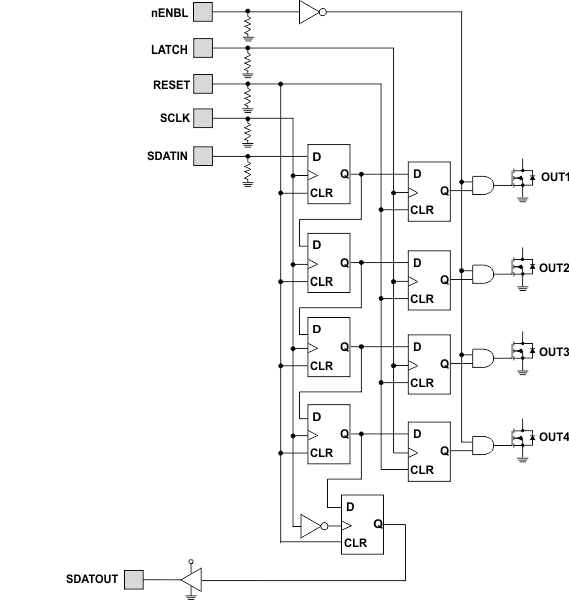

圖 7-1 串行接口運行使用 SDATIN 引腳將數據移入器件中的臨時保持移位寄存器，SCLK 引腳的每個上升沿移入一位。可同時將數據移出 SDATOUT 引腳，從而允許多個器件通過菊花鏈方式連接到一個串行端口上。請注意，SDATOUT 引腳具有推挽驅動器，無需外部上拉電阻，即可在高達1 MHz 的時鐘頻率下驅動另一個 DRV8804 SDATIN 引腳?？梢栽?SDATOUT 和外部 5V 邏輯電源之間使用上拉電阻，從而支持更高的時鐘頻率。TI 建議電阻值大于 1kΩ。SDATOUT 引腳可提供約 1mA 的拉電流和 5mA 的灌電流。要向低壓微控制器提供邏輯信號，應在 SDATOUT 和 GND 之間使用電阻分壓器。
LATCH 引腳的上升沿將臨時移位寄存器中的數據鎖存到輸出級。
