6.3.3 衰減模式
在 PWM 電流斬波期間，將啟用 H 橋以驅動電流流過電機繞組，直至達到 PWM 電流斬波閾值。圖 6-2 的項目 1 展示了這種情況。所示的電流方向在下方步進表中表示正電流流動。
一旦達到斬波電流閾值后，H 橋可在兩種不同的狀態下運行：快速衰減或慢速衰減。
在快速衰減模式下，一旦達到 PWM 斬波電流電平，H 橋便會進行狀態逆轉，使繞組電流反向流動。如果啟用同步整流（SRn 引腳邏輯為低），此時對側的 FET 開啟；當繞組電流接近零時，禁用該電橋，以防止出現反向流動的電流。如果 SRn 為高電平，則通過體二極管或通過外部肖特基二極管再循環電流。圖 6-2 的項目 2 中展示了快速衰減模式。
在慢速衰減模式下，通過啟用該電橋的兩個低側 FET 來實現繞組電流的再循環。圖 6-2 的項目 3 展示了這種情況。
如果 SRN 為高電平，則僅通過體二極管或通過外部肖特基二極管再循環電流。在這種情況下，始終使用快速衰減。

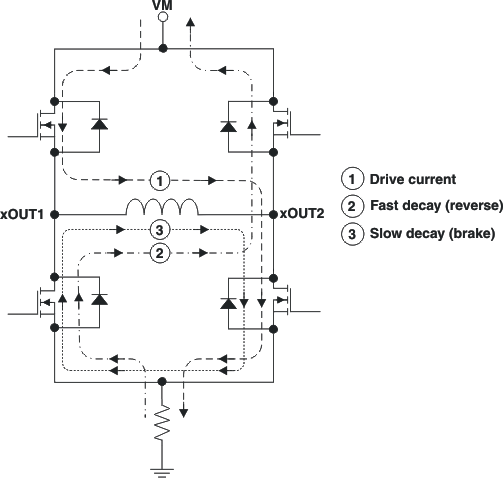

圖 6-2 衰減模式DRV8818 還支持混合衰減模式?；旌纤p模式開始時為快速衰減，但過一段時間會切換到慢速衰減模式，持續固定的關斷時間。
快速和混合衰減模式僅在通過繞組的電流減小時才有效；如果電流在增加，則始終使用慢速衰減。
使用哪種衰減模式由 DECAY 引腳上的電壓選擇。如果電壓大于 0.6 × VCC，則始終使用慢速衰減模式。如果 DECAY 小于 0.21 × VCC，則當通過繞組的電流減小時，該器件將以快速衰減模式運行。如果電壓介于這些電平之間，則啟用混合衰減模式。
在混合衰減模式下，DECAY 引腳上的電壓設置切換到慢速衰減模式的周期點。該時間可通過以下公式近似計算：
混合衰減模式僅在通過繞組的電流減小時使用，而在電流增大時使用慢速衰減。

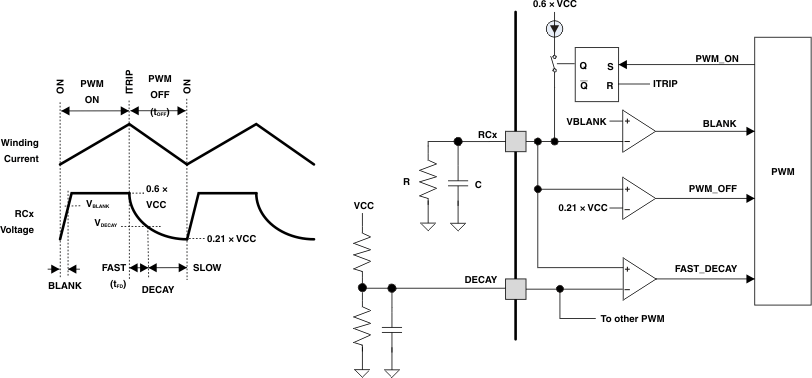

消隱、固定關斷時間和混合衰減模式的運行如 圖 6-3 所示。
圖 6-3 PWM
