6.1 概述
LDC5071-Q1 是一款適用于汽車和工業應用的電感式位置傳感器前端 IC。傳感器通常由一個激勵線圈和一組（兩個）接收器線圈組成，全部位于同一 PCB 上。傳感器還有一個金屬目標，通常“印刷”在另一個 PCB 上。線圈 PCB 安裝在電機上的固定位置，金屬目標安裝在旋轉軸上。此器件激發激勵線圈產生電流，然后將電流耦合到接收器線圈。激勵線圈到接收器線圈的耦合量取決于金屬目標與接收器線圈的相對位置，以及線圈 PCB 和目標之間的空氣間隙。LDC5071-Q1 具有 LC 振蕩器驅動器，可驅動具有恒定振幅的激勵線圈，并支持各種 LC 組合。
放置兩個接收器線圈，使 LDC5071-Q1 輸出相移 90°。這些正弦和余弦輸出彼此成比例，可用于計算任何給定時刻的角度。LDC5071-Q1 接收器可以濾除帶外噪聲、對信號進行解調以及放大信號。此器件有一個增益塊，該增益塊可手動或在自動模式下設置。在自動模式下，LDC5071-Q1 會將輸出振幅調節到固定范圍，這樣可以消除傳感器變化（例如空氣間隙的壽命變化）帶來的影響。此器件具有兩個差分輸出驅動器，可驅動各種容性負載。通常，這些信號由 MCU 的 ADC 進行數字化，用于進一步的角度計算、電機控制或線性位置信息提取。

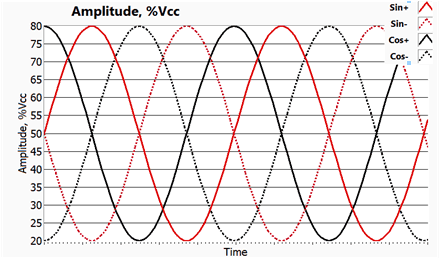

圖 6-1 LDC5071-Q1 典型輸出LDC5071-Q1 在上電時執行引腳電平內置自檢，以檢查傳感器引腳是否開路、短接至電源以及線圈之間是否短路。此器件還具有用于測試內部安全機制的模擬和數字內置自檢。
