ZHCSU43 December 2023 LDC5071-Q1
PRODUCTION DATA
6.4 器件功能模式
LDC5071-Q1 由狀態機驅動。狀態機在上電時初始化，并執行初始診斷例程。如果系統正常工作，器件會進入正常工作狀態并開始驅動 OUT 引腳以指示角度信息。如果發生故障，器件會進入 FAULT 狀態，LC 振蕩器驅動器被禁用，OUT 引腳處于三態，以指示 FAULT 狀況，直到故障狀況消除或 IC 下電上電。一些嚴重故障將導致禁用狀態，這需要下電上電才能恢復。
圖 6-5 顯示了不同的器件狀態。故障管理分為四種故障類型，如表 6-1 所示：
- 初始化故障：這些故障發生在初始化期間，并將器件轉換為 DISABLED 狀態，并且器件指示 OUTx 引腳上發生故障。
- 運行時 #1 故障：在 NORMAL 狀態下檢查這些故障，并將器件轉換為 FAULT 狀態。對于這些類型的故障，器件將在 FAULT 條件消除時以及通過轉換到 DIAGNOSTIC 狀態而嘗試從 FAULT 狀態恢復。
- 運行時 #2 故障：這些故障是嚴重故障，將在 NORMAL 狀態下進行檢查并轉換為 DISABLED 狀態。嘗試從此狀態恢復，如DISABLED 狀態DISABLED 狀態DISABLED 狀態 中所述。
- 復位故障：這些故障將使器件復位，且器件將在導致故障的條件清除后再次上電。
表 6-1 診斷列表
| 復位故障 | 初始化故障 | 運行時故障 # 1 | 運行時故障 # 2 |
|---|---|---|---|
| VREG UNDER VOLTAGE CHECK | EE CRC CHECK | VREG OV CHECK(1) | CRITICAL REGISTERS REDUNDANCY CHECK |
| DVDD UNDER VOLTAGE CHECK | LBIST CHECK | OUTPUT SIGNAL VOLTAGE CHECK | REGISTER CRC CHECK |
| ABIST CHECK | TM0 PULL UP CHECK | ||
| SENSOR INTERFAFE BIST CHECK | T0UT PULL UP CHECK | ||
| VREG CAP LOSS CHECK | AGC_EN TOGGLE CHECK | ||
| AGC_EN BIST CHECK |
(1) 這些故障會強制器件保持在 FAULT 狀態，在導致故障的條件消除之前不允許嘗試恢復。
圖 6-5 顯示了 LDC5071-Q1 的狀態和轉換。以下狀態被視為 SAFE 狀態，在這種狀態下，器件已檢測到故障并指示故障使所有 OUT 引腳處于高阻抗：
- IDLE
- 故障
- 禁用

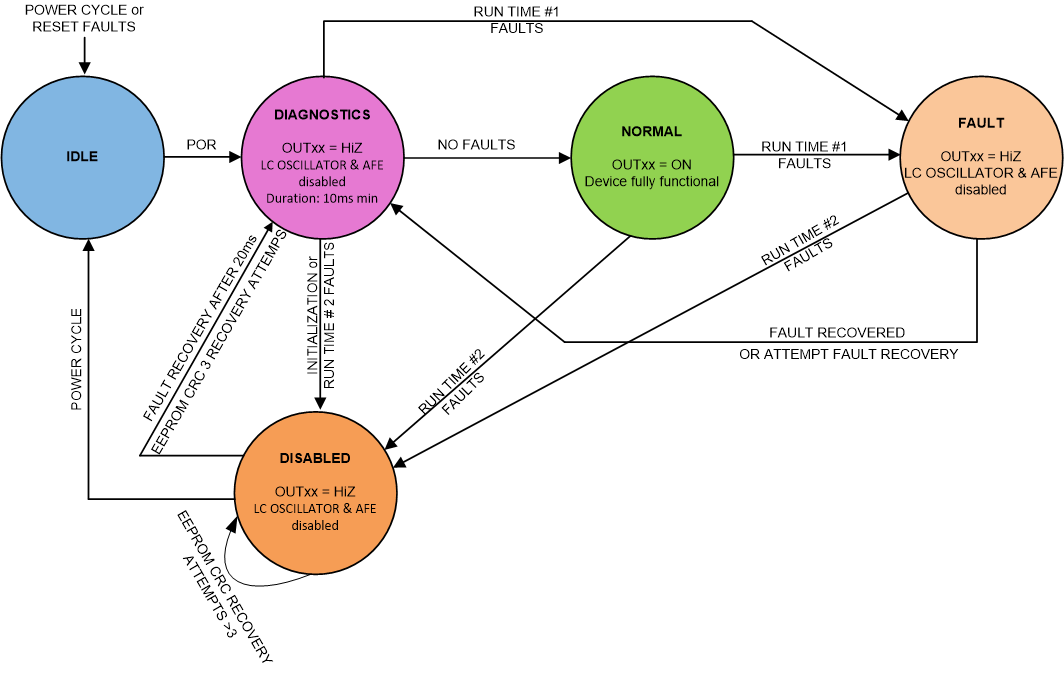

圖 6-5 器件狀態圖
