6.3.3.3 自動增益控制
當 AGC_EN 引腳上的電壓低于 VAGC_EN_AUTO 時，禁用手動增益控制功能，啟用自動增益控制 (AGC)。
在 AGC 模式下，該器件將更改信號處理塊最后一級的增益，從而將最終輸出保持在 VOUT 的適當電壓范圍內。AGC 塊使用兩個通道的振幅平方和的平方根來檢測輸出信號的振幅并設置增益選擇。兩個通道將具有相同的增益。這意味著 AGC 塊將設置正弦和余弦通道的增益，使方程式 8 中定義的 AGC_TARGET 數量在規格規格規格 中列出的范圍內。
其中
- OUTxx：輸出引腳上的電壓
- VCC：VCC 引腳上的電壓
- AGC_TARGET：AGC 塊的調節目標
AGC 在 DIAGNOSTIC 狀態下設置增益，然后在 NORMAL 狀態下動態調節增益。有兩個調節區域，即慢速 AGC 調節區域和快速 AGC 調節區域。請參閱圖 7-10。藍色曲線顯示的比率由方程式 8 定義為 VCC 的百分比。如果比率上升到 AGC_FH 以上或下降到 AGC_FL 以下，快速調節就會激活，并且增益會按每個 819.2μs 標稱值四個增益代碼而改變。如果比率落在 AGC_SH 和 AGC_FH 之間，或 AGC_FL 和 AGC_SL 之間，慢速調節就會激活，增益按大約每 840mS 一個代碼而改變。為了在診斷狀態下的上電期間實現更快的輸出穩定，該器件在慢速 AGC 區域中每 3.2μs 更改一個代碼，在快速 AGC 區域中每 3.2μs 更改八個代碼。規格規格規格 中列出了這些閾值。增益步長以 dB 為單位，恒定不變，大約等于 0.15dB。圖 7-10 顯示了兩種情況：快速變化（例如，由于瞬態）和慢速變化（由于壽命漂移）。
因此，AGC 塊將嘗試補償輸入信號振幅的變化或 VCC 的變化。如果達到 AGC_TARGET 后的比率保持在 AGC_SH 和 AGC_SL 之間，則 AGC 不會做出反應并且不會改變?cè)鲆妗?span id="l1r9btnrdlbb" class="ph">如果超過其中一個閾值，AGC 塊就會觸發，它將嘗試更改輸出振幅，使比率再次達到 AGC_TARGET。因此，圖 7-10 中的無增益控制區域會導致 AGC 塊具有一些遲滯。

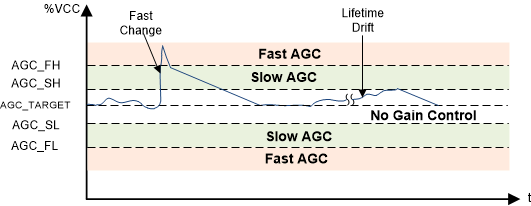

圖 6-3 AGC 調節區域
