7.4.2 壓降
任何降壓穩壓器的壓降性能都受功率 MOSFET 的 RDSON、電感器的直流電阻和控制器可實現的最大占空比的影響。當輸入電壓降至輸出電壓時，高側 MOSFET 的關斷時間開始接近最小值。超過此值后，開關可能會變得不穩定，輸出電壓會下降到穩壓范圍之外。為了避免這個問題，LMR36510 會自動降低開關頻率以增加實際占空比并維持穩壓。在該數據表中，壓降電壓定義為當輸出降低標稱值的 1% 時輸入和輸出電壓之間的差值。在這種情況下，開關頻率已降至約 140kHz 的最小值。請注意，在壓降模式下，0.4V 短路檢測閾值不會激活。
圖 7-9 總體壓降特性 VOUT = 5V

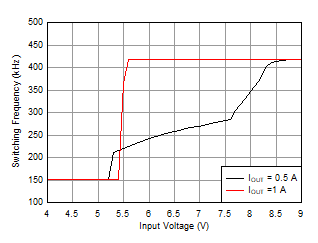

圖 7-10 頻率壓降特性 ?SW = 400kHz
