8.2 典型應用

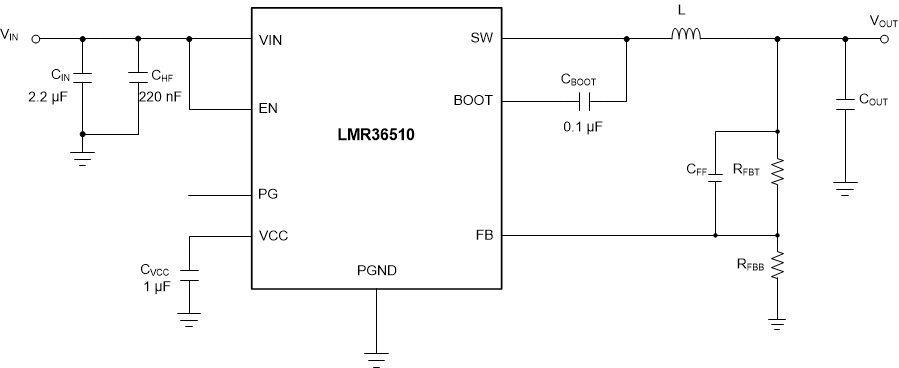

顯示了 LMR36510 的典型應用電路。該器件旨在各種外部元件和系統參數下正常工作。但是，內部補償針對特定的外部電感和輸出電容進行了優化。作為快速入門指南，圖 8-1 提供了一系列最常見輸出電壓下的典型元件值。
圖 8-1 應用電路示例表 8-1 典型外部組件值
| ?SW (kHz) | VOUT (V) | L (μH) | 標稱 COUT（額定電容）(1) | 最小 COUT（額定電容）(2) | RFBT (Ω) | RFBB (Ω) | CIN | CFF |
|---|---|---|---|---|---|---|---|---|
| 400 | 3.3 | 22 | 3 × 22μF | 2 x 22μF | 100k | 43.2k | 1 × 2.2μF + 220nF | 無 |
| 400 | 5 | 22 | 2 × 22μF | 1 x 22μF | 100k | 24.9k | 1 × 2.2μF + 220nF | 無 |
| 400 | 12 | 47 | 3 × 10μF | 2 × 10μF | 100k | 9.09k | 1 × 2.2μF + 220nF | 無 |
(1) 針對 0 至 100% 額定負載范圍內的卓越負載瞬態性能進行了優化
(2) 針對尺寸受限的終端應用進行了優化
