8.2.1.3 應用曲線

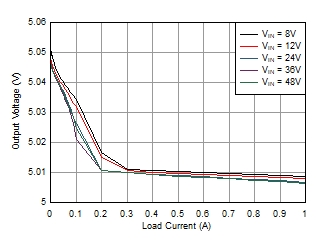

除非另有說明，否則以下條件適用：VIN = 24V，TA = 25°C。圖 1-1 顯示了 表 8-4 中的電路及相應 BOM。

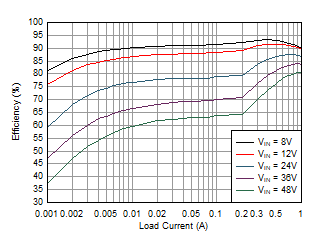

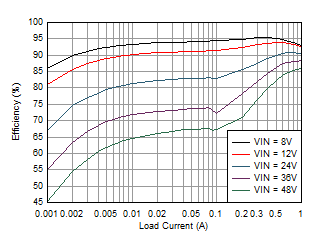

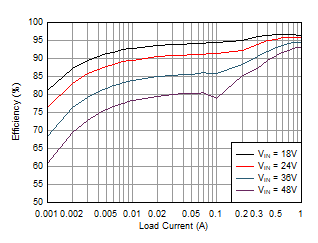

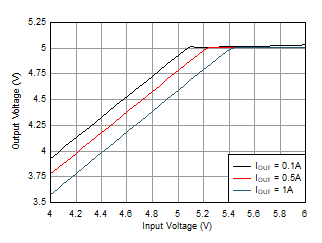

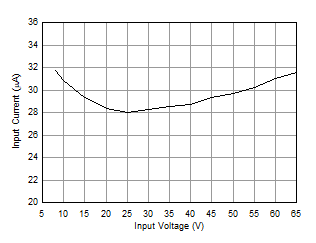

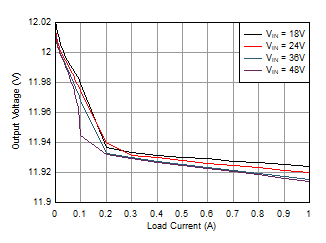

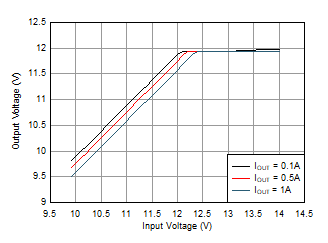

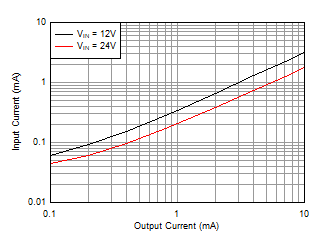

| LMR36510A | VOUT = 3.3V | 400kHz |
| LMR36510A | VOUT = 5V | 400kHz |
| LMR36510A | VOUT = 12V | 400kHz |
| LMR36510A | VOUT = 5V | 400kHz |
| VOUT = 3.3V | IOUT = 0A | RFBT = 100kΩ |
| RFBB = 43.2kΩ |
| VIN = 24V | VOUT = 3.3V | ILOAD = 1A |
| VOUT = 3.3V | 400kHz | ILOAD = 0.1A - 1A |
| 壓擺率 = 1 A/μs |
| VOUT = 5V | 400kHz | ILOAD = 0.1A - 1A |
| 壓擺率 = 1 A/μs |
| VIN = 24V | VOUT = 5V | ILOAD = 0A |
| LMR36510A | VOUT = 3.3V | 400kHz |
| LMR36510A | VOUT = 5V | 400kHz |
| LMR36510A | VOUT = 12V | 400kHz |
| LMR36510A | VOUT = 12V | 400kHz |
| VOUT = 3.3V | RFBT = 100kΩ | RFBB = 43.2kΩ |
| VIN = 24V | VOUT = 3.3V | ILOAD = 1A |
| VOUT = 3.3V | 400kHz | ILOAD = 0.5A - 1A |
| 壓擺率 = 1 A/μs |
| VOUT = 5V | 400kHz | ILOAD = 0.5A - 1A |
| 壓擺率 = 1 A/μs |
| VIN = 24V | VOUT = 5V | ILOAD = 1A |
圖 8-22 典型應用曲線的電路表 8-4 典型應用曲線的 BOM
| VOUT | 頻率 | L | COUT | RFBT | RFBB | CFF | IC |
|---|---|---|---|---|---|---|---|
| 3.3V | 400kHz | 22μH，99.65mΩ | 3 x 22μF，25V | 46.4kΩ | 20.0kΩ | 無 | LMR36510A |
| 5V | 400kHz | 22μH，99.65mΩ | 2 x 22μF，25V | 34.0kΩ + 46.4kΩ | 20.0kΩ | 無 | LMR36510A |
| 12V | 400kHz | 47μH，100mΩ | 3 x 22μF，25V | 100kΩ | 9.09kΩ | 無 | LMR36510A |
