8.2.1.2.4 輸出電容器選型

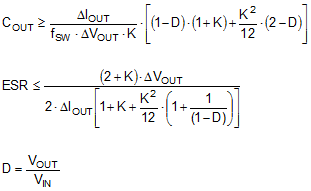

輸出電容器的值及各自的 ESR 決定了輸出電壓紋波和負載瞬態性能。輸出電容器組通常受限于負載瞬態要求，而不是輸出電壓紋波。方程式 6 可用于估算總輸出電容的下限值和 ESR 的上限值，這些值是滿足規定的負載瞬態所需的。
方程式 6.
其中
- ΔVOUT = 輸出電壓瞬態
- ΔIOUT = 輸出電流瞬態
- K = 節 8.2.1.2.3中的紋波系數
計算輸出電容和 ESR 后，可使用方程式 7 檢查輸出電壓紋波。
方程式 7.
其中
- Vr = 峰峰值輸出電壓紋波
然后，可調節輸出電容器和 ESR 以滿足負載瞬態和輸出紋波要求。
實際上，輸出電容器對瞬態響應和環路相位裕度的影響非常大。負載瞬態測試和波特圖是驗證任何給定設計的理想方法，必須始終在應用投入生產之前完成。除所需的輸出電容之外，放置在輸出端的小型陶瓷電容器還有助于降低高頻噪聲。1nF 至 100nF 范圍內的小外殼尺寸陶瓷電容器非常有助于減少由電感器和電路板寄生效應引起的輸出尖峰。
將總輸出電容的最大值限制在設計值的 10 倍左右，或 1000μF，以較小者為準。較大的輸出電容值會對穩壓器的啟動行為以及環路穩定性產生不利影響。如果必須使用大于此處注釋的值，則必須仔細研究滿載啟動和環路穩定性。
