6.3.21.1 VM 電源欠壓鎖定
如果在任何時候 VM 引腳上的輸入電源電壓降至低于 VUVLO 閾值（VM UVLO 下降閾值），所有集成式 FET、驅動器電荷泵和數字邏輯都會被禁用，如圖 6-46 所示。只要發生 VM UVLO 事件，MCT8316A-Q1 就會進入復位狀態。

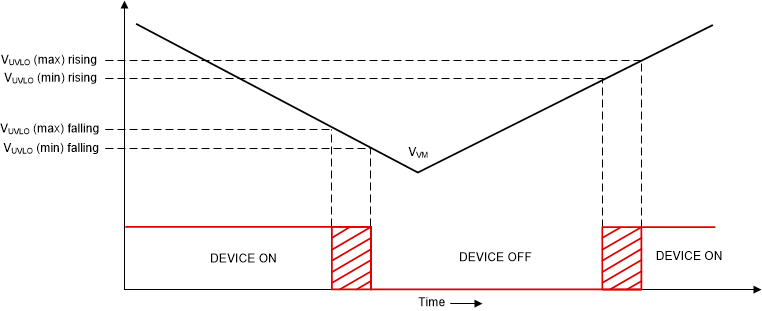

圖 6-46 VM 電源欠壓鎖定
