7.3.11 主動消磁
MCT8376Z-Q1 系列器件具有智能整流特性（主動消磁），可通過減少二極管導通損耗來降低器件中的功率損耗。啟用此特性后，只要該器件檢測到二極管導通，它就會自動導通相應的 MOSFET。對于硬件型號，可以使用 MODE 引腳配置此特性。在 SPI 器件型號中，這可以通過 EN_ASR 和 EN_AAR 位進行配置。智能整流分為自動同步整流 (ASR) 模式和自動異步整流 (AAR) 模式兩類，后續幾節對此進行了介紹。
注： 在 SPI 器件型號中，EN_ASR 和 EN_AAR 這兩個位都需要設置為 1 才能啟用主動消磁。
MCT8376Z-Q1 器件包括一個高側 (AD_HS) 和低側 (AD_LS) 比較器，用于檢測每個半橋上器件中的負電流。AD_HS 比較器將檢測 FET 輸出與電源電壓 (VM) 閾值進行比較，而 AD_LS 比較器則與接地 (0V) 閾值進行比較。根據從 OUTx 流向 VM 或從 PGND 流向 OUTx 的電流，AD_HS 或 AD_LS 比較器跳變。該比較器為主動消磁特性的運行提供基準點。

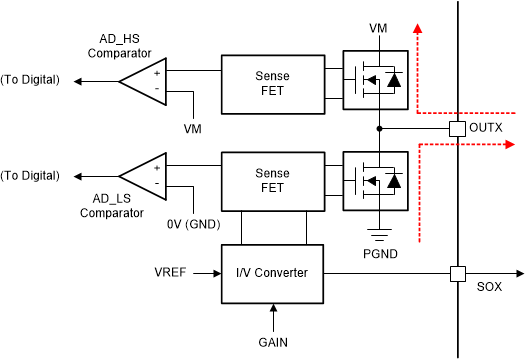

圖 7-23 主動消磁運行表 7-6 顯示了 MCT8376Z-Q1 器件中 ASR 和 AAR 模式的配置。
表 7-6 PWM_MODE 配置
| MODE 類型 | MODE 引腳（硬件型號） | ASR 和 AAR 配置 | 霍爾配置 | 調制 | ASR 和 AAR 模式 |
|---|---|---|---|---|---|
| 模式 1 | 連接到 AGND | EN_ASR = 0，EN_AAR = 0 | 模擬霍爾輸入 | 異步 | ASR 和 AAR 已禁用 |
| 模式 2 | 通過 RMODE1 連接到 AGND | EN_ASR = 0，EN_AAR = 0 | 數字霍爾輸入 | 異步 | ASR 和 AAR 已禁用 |
| 模式 3 | 通過 RMODE2 連接到 AGND | EN_ASR = 0，EN_AAR = 0 | 模擬霍爾輸入 | 同步 | ASR 和 AAR 已禁用 |
| 模式 4 | 高阻態 | EN_ASR = 0，EN_AAR = 0 | 數字霍爾輸入 | 同步 | ASR 和 AAR 已禁用 |
| 模式 5 | 通過 RMODE2 連接到 GVDD | EN_ASR = 1，EN_AAR = 1 | 模擬霍爾輸入 | 同步 | ASR 和 AAR 已啟用 |
| 模式 6 | 通過 RMODE1 連接到 GVDD | EN_ASR = 1，EN_AAR = 1 | 數字霍爾輸入 | 同步 | ASR 和 AAR 已啟用 |
| 模式 7 | 連接到 GVDD |
注： 在發生 OCP 事件和電機鎖定事件時禁用主動消磁。
