6.2 關斷漏電流
源極關斷漏電流定義為開關斷開時流入或流出源極引腳的漏電流。該電流用符號 IS(OFF) 表示。
漏極關斷漏電流定義為開關斷開時流入或流出漏極引腳的漏電流。該電流用符號 ID(OFF) 表示。

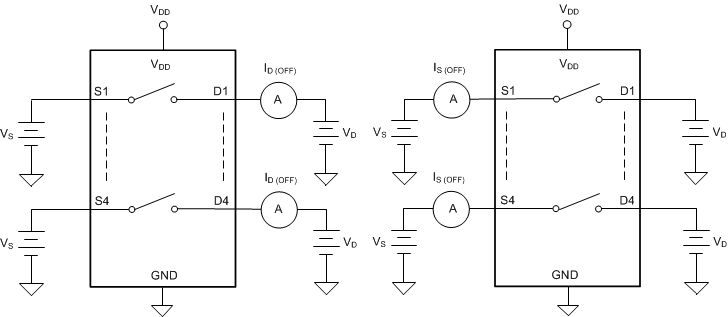

圖 6-2 展示了用于測量關斷漏電流的設置。
圖 6-2 關斷漏電流測量設置
