8.2.2 跨阻放大器反饋控制
開關和多路復用器通常用于放大器電路的反饋路徑，用于提供可配置的增益控制。通過在每條開關路徑上使用不同的電阻值，TMUX1511 支持系統采用多種增益設置。使用外部電阻器，或利用 1 個通道始終處于關閉狀態，可確保放大器不在開環配置下運行。光電二極管的跨阻放大器 (TIA) 是一種常見的電路，它需要通過一個多通道開關來進行增益控制，以便將光電二極管的輸出電流轉換為可供微控制單元 (MCU) 或處理器處理的電壓。選擇增益控制器件時，TMUX1511 的漏電流、電容和電荷注入性能是需要評估的關鍵規格。

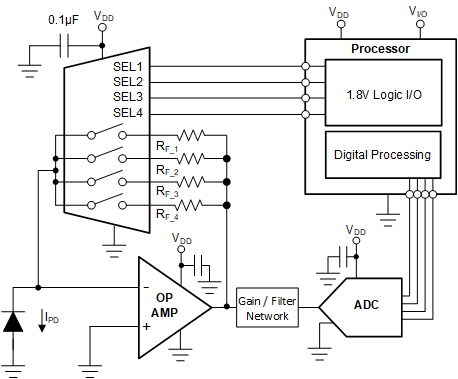

圖 8-3 TIA 電路的多路復用增益
