6.6 TON (VDD) 和 TOFF (VDD) 時間
TON (VDD) 時間定義為電源上升到超過電源閾值后器件輸出上升至 90% 所需的時間。90% 測量用于提供器件在系統中導通的時序。負載電阻和負載電容的時間常數可與導通 VDD 時間相加，來計算系統級時序。圖 6-6 顯示了用于測量轉換時間（用符號 tON(VDD) 表示）的設置。
TOFF (VDD) 時間定義為電源下降到低于電源閾值后器件輸出下降至 90% 所需的時間。90% 測量用于提供器件在系統中關斷的時序。負載電阻和負載電容的時間常數可與關斷 VDD 時間相加，來計算系統級時序。圖 6-6 顯示了用于測量轉換時間（用符號 tOFF(VDD) 表示）的設置。

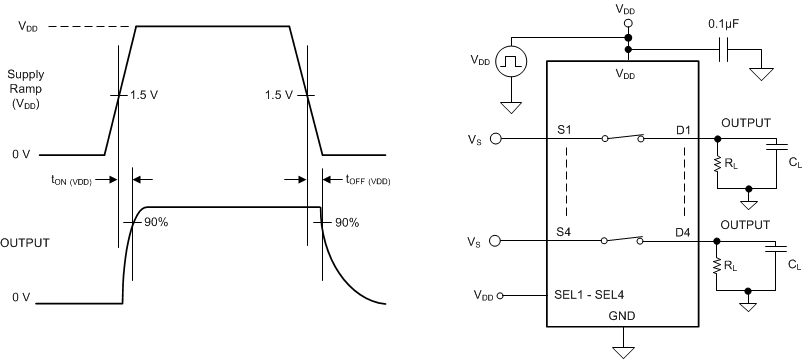

圖 6-6 開通 VDD 和關斷 VDD 時間測量設置
