6.10 電容
器件的寄生電容在源極 (Sx)、漏極 (Dx) 和選擇 (SELx) 引腳上捕獲。電容在 ON 和 OFF 狀態下測量，用符號 CON 和 COFF 表示。圖 6-10 展示了用于測量電容的設置。

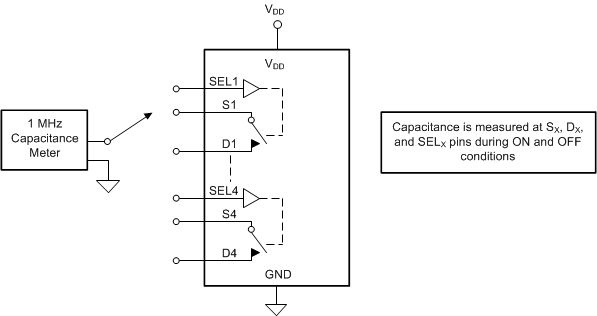

圖 6-10 電容測量設置
