6.8 偏斜
偏移定義為同一器件的任意兩路輸出的傳播延遲之間的差異。當同時切換輸入信號時，從一個通道上升或下降超過 50% 到另一個通道上升或下降超過 50% 閾值的輸出進行偏移測量。圖 6-8 展示了用于測量偏移的設置，由符號 tSK 表示。

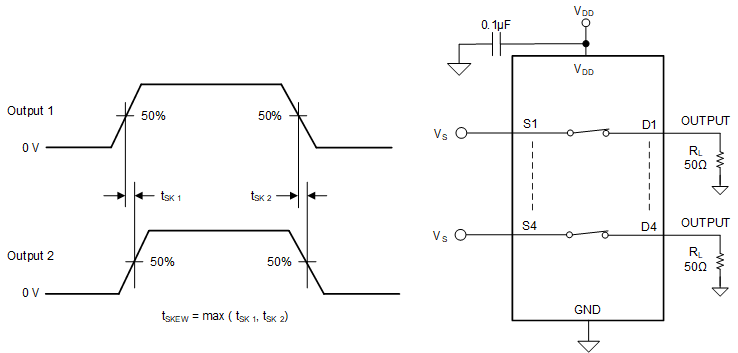

圖 6-8 偏移測量設置
