11 系統工程和參考設計

TI 的系統工程團隊致力于使用 TI 品類齊全的產品系列開發經過優化的系統設計，從而幫助客戶加快系統設計進程。以下部分詳細介紹了之前開發的一些參考設計：

• TIDM-02014 SiC 牽引逆變器參考設計。請參閱圖 11-1：

TIDM-02014 是一款由德州儀器 (TI) 和 Wolfspeed? 共同開發的基于 SiC 的 800V、300kW 牽引逆變器系統參考設計。該設計為原始設備制造商和設計工程師創建高性能、高效率的牽引逆變器系統和加快產品上市速度奠定了基礎。該設計展示了 TI 和 Wolfspeed? 的牽引逆變器系統技術如何通過高性能隔離式柵極驅動器和驅動電源模塊的實時可變強度柵極驅動器來降低可用電壓的過沖，進而提高系統效率。隔離式柵極驅動器與 TI 的隔離式偏置電源設計相結合，顯著減小了 PCB 尺寸，使 PCB 面積縮小為不到原來的二分之一，高度小于 4mm，并消除了 30 多個分立元件，從而提高了系統功率密度。TI 的高控制性能 MCU 具有緊密集成的實時外設，可在速度超過 20,000rpm 時，實現有效的牽引電機控制。該設計的快速電流環路實現有助于盡可能地減少電機扭矩紋波，并提供平滑的速度-扭矩曲線。系統的機械和熱設計由 Wolfspeed? 提供。

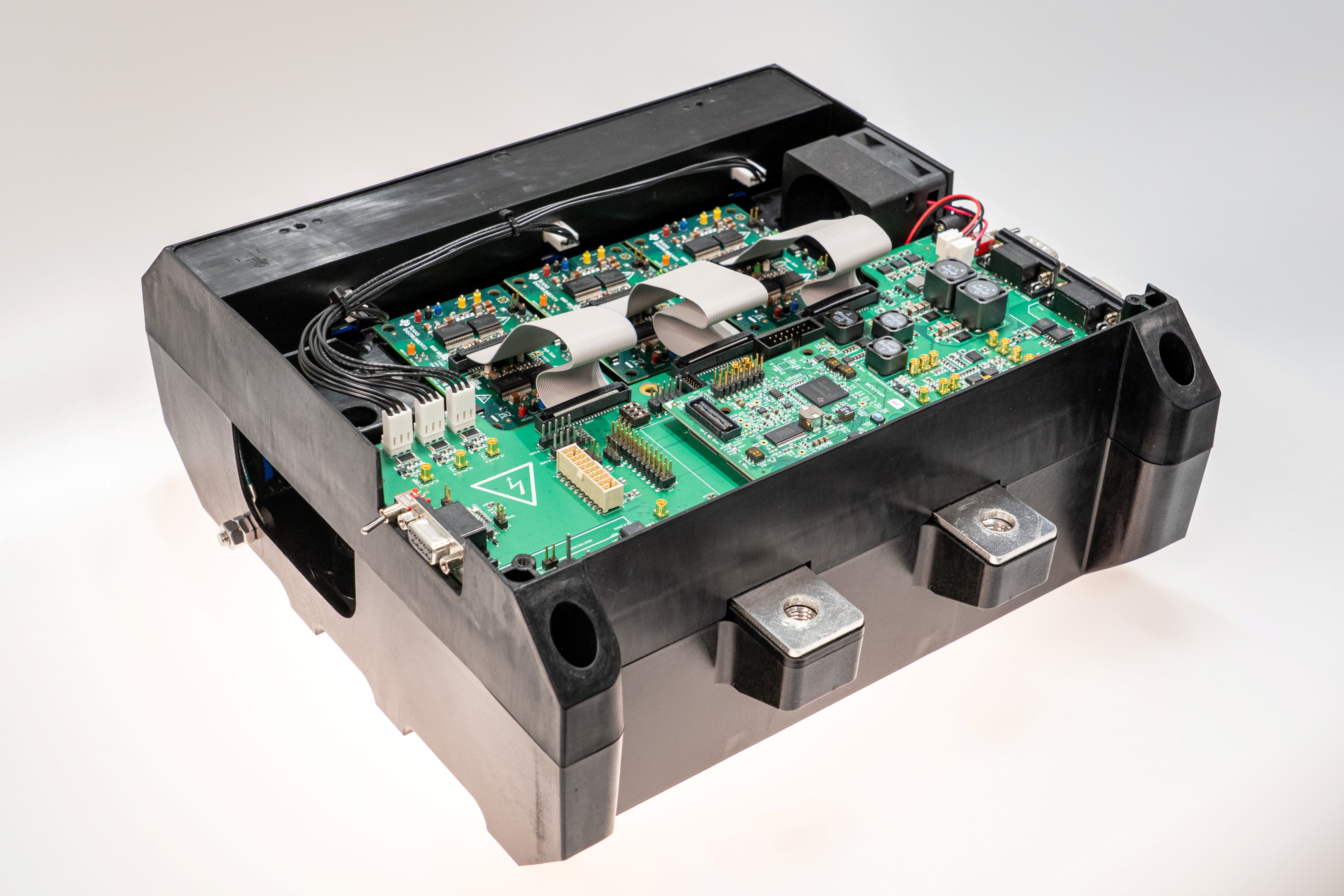

圖 11-1 TIDM-02014 牽引逆變器參考設計

• UCC5880INVERTEREVM 柵極驅動器評估模塊：

UCC5880INVERTEREVM 板既可通過焊接在電路板上的 100nF 電容器負載，獨立用于測試 UCC5880-Q1 驅動器，也可基于 Wolfspeed? XM3 SiC MOSFET 用于直接驅動半橋功率模塊，以進行高功率測試。該板上包含兩個 UCC14240-Q1 隔離式偏置電源。該 EVM 支持靈活配置不同的 SPI 通信方法，包括常規 SPI、菊花鏈和基于 TI 地址。該 EVM 可與 Sitara? 和 C2000? 實時微控制器控制卡連接，用于高達 300kW 的三相逆變器測試。

• TIDA-01527 分立式旋轉變壓器參考設計：

TIDA-01527 是帶有 C2000? 微控制器且精度為 ±0.1° 的分立式旋轉變壓器前端參考設計。此參考設計是適用于旋轉變壓器傳感器的勵磁放大器和模擬前端。該設計僅在 1 平方英寸的印刷電路板 (PCB) 上實施分立式組件和標準運算放大器。提供的算法和代碼示例使用了 C2000? 微控制器 (MCU) LaunchPad? 開發套件，通過 TMS320F28069M MCU 來進行信號處理和角度計算。該參考設計使用了非凡的散射信號處理方法。這種方法將系統精度提高了 250%，同時還可將硬件成本和復雜度保持在合理水平。
