8 直流鏈路有源放電

每個電動汽車牽引逆變器都需要一個直流鏈路有源放電作為安全關鍵型功能。在以下條件和要求下，需要使用放電電路釋放直流鏈路電容器中的能量：

• 在緊急情況下或維修期間，系統中的電壓必須在 2-5 秒內可安全觸摸。緊急情況響應必須在沒有 MCU 的情況下運行，并且在本地（例如在牽引逆變器內部）運行。
• 在車輛熄火時，所有系統仍保持運行，放電將在幾分鐘內完成。
• ASIL D 的系統級安全要求

TI 提供多種有源放電設計，可滿足不同的系統級要求。通常，有源放電耗散方法可分為三類：電阻放電、通過功率級放電或通過電機繞組放電。

在電阻放電方法中，雖然采用泄放電阻器可以實現放電，但該電阻器始終會消耗電流，并且放電速度可能過慢。因此，可以使用開關電阻器。使用開關電阻器時，通斷控制和 PWM 開關控制可通過以下方式實現：

• 使用 TPSI3100-Q1 器件實現功率晶體管通斷控制。TPSI3100-Q1 增強型隔離式開關驅動器采用集成式 17V 柵極電源，能夠驅動放電電源開關，而無需次級偏置電源，因?yàn)樵撈骷ㄟ^(guò)由初級偏置電源供電，集成了次級偏置電源。當與外部電源開關相結合時，該器件可構成完整的隔離式固態繼電器配置。內部雙通道高速比較器可實現具有多種診斷功能的通信反向通道。

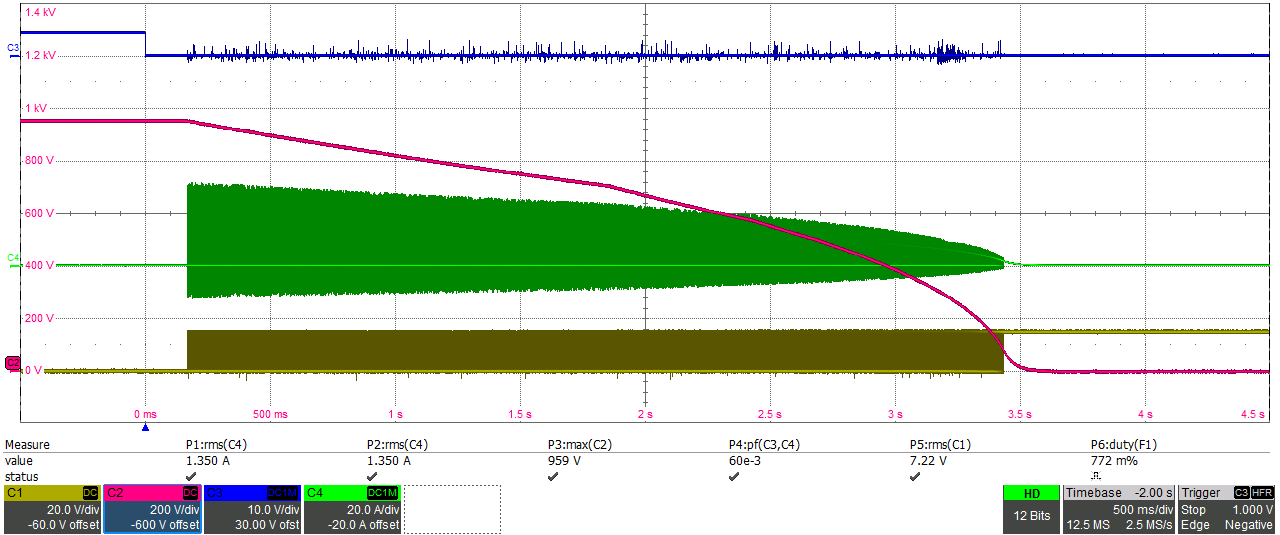

• 使用 AFE539F1-Q1 器件實現受控 PWM。AFE539F1-Q1 智能 AFE 器件具有用于 PWM 和自定義波形發生器的內置非易失性存儲器。該器件增加了編程功能和邏輯，支持在沒有 MCU 的情況下運行。圖 8-1 展示了使用 AFE539F1-Q1 器件時的直流鏈路放電示波器屏幕截圖。通道 1（黃色）表示 AFE359F1-Q1 輸出，通道 2（粉色）表示電壓從 950V 下降到 0V。通道 3（藍色）表示柵極驅動器的 EN 信號輸入，該輸入會啟動有源放電，通道 4（綠色）表示 SiC FET 漏源電流。

圖 8-1 基于智能 AFE 的直流鏈路有源放電（左）和測試波形（右）

可通過電機繞組進行能量放電?？梢詫⒒诶@組的放電分成多個級。這些級包括快速放電級或總線電壓調節級。生成較大的 d 軸負電流會快速降低直流鏈路能量，而 q 軸電流必須為零。TI Sitara? 或 C2000? MCU 的快速環路控制和安全隔離式柵極驅動器具有串行外設接口 (SPI) 可編程性，同時六個 ADC 通道可提供可靠且平穩的受控放電。盡管此設計可能具有成本效益，但它需要一個功能齊全的系統，涵蓋從 MCU 到偏置電源和柵極驅動器的全部環節。

牽引逆變器設計的一個新興趨勢是通過功率級放電。在該方法中，功率級的脈沖工作模式允許通過 MOSFET 的線性區域放電，其中 MOSFET 充當電阻器。為此，柵極驅動器需要非常精確的柵極控制和高頻脈沖操作，以避免對 MOSFET 造成過應力?；蛘?，柵極驅動器也可以采用脈沖短路工作模式，對直流鏈路電壓進行放電。
