6 低壓隔離式偏置電源

在牽引逆變器中，低壓隔離式偏置電源連接到低壓源（例如 12V 或 48V 電池），以在柵極驅動器的次級側提供偏置電源。支持三種主要的低壓隔離式偏置電源架構。請參閱圖 6-1：

• 全分布式：每個柵極驅動器連接到單個偏置電源。該系統可實現最簡單的 PCB 布線并具有最高的容錯能力，但可能成本更高。
• 集中式：具有多個輸出的單個轉換器為所有柵極驅動器供電。每個柵極驅動器都可以接收單獨的隔離式電源（需要 1:6 變壓器）。不過，也可選擇使用單個 1:4 變壓器，為高側單獨供電，為低側共同供電。PWM 驅動器模塊仍是電源中控制變壓器的核心 IC。該系統的成本可能較低，但需要更大的變壓器，并且由于單點故障而使?jié)M足功能安全分類要求變得復雜。
• 半分布式：這是兼顧成本和故障冗余的權衡方案。低側柵極驅動器共用一個偏置電源（來自 1:3 或 1:1 變壓器），而每個高側柵極驅動器獲取單獨的偏置電源。

圖 6-1 低壓偏置電源架構

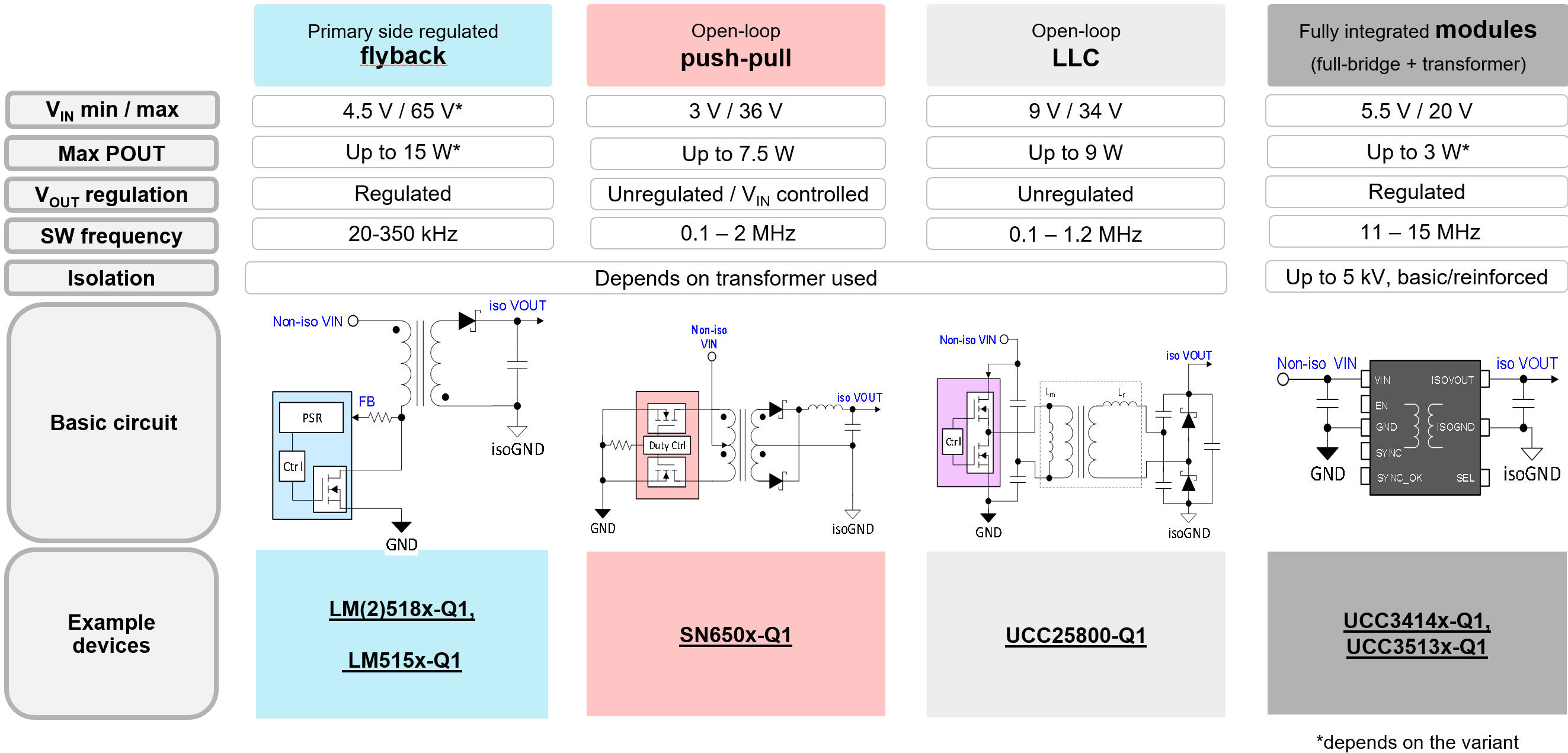

TI 為隔離式偏置電源的四種常見拓?fù)涮峁┒喾N設計。其中包括初級側穩壓反激式轉換器、開環推挽式轉換器、開環電感器-電感器-電容器 (LLC) 諧振轉換器和完全集成式模塊。請參閱圖 6-2。除了轉換器外，還提供具有外部場效應晶體管 (FET) 和外部磁性元件的控制器選項。

圖 6-2 隔離式偏置電源的常見拓?fù)?/span>

UCC34xxx-Q1 和 UCC35xxx-Q1 系列隔離式直流/直流轉換器模塊具有寬輸入電壓范圍（5.5V 至 28V）。集成變壓器后，可實現更小的 BOM 尺寸，因此成本可能低于其他設計。對于完整的逆變器設計，與半分布式反激式設計相比，UCC34xxx-Q1 器件將系統占用空間縮小了 77%，將元件數量減少了 20%。請參閱圖 6-3。UCC34xxx-Q1 系列器件的輸出功率為 1.5W，輸出電壓精度 ≤1.5%；新一代 UCC35xxx-Q1 系列可提供 2W 功率。

圖 6-3 轉換器模塊（全分布式）與反激式（半分布式）系統設計的尺寸比較

UCC25800-Q1 器件是一款電感器-電感器-電容器 (LLC) 諧振轉換器，具有超低 EMI 輻射。該器件允許設計使用漏電感較高但寄生初級到次級電容較小的變壓器，并具有可調節過流保護、輸入過壓保護、過熱保護和引腳故障保護等保護特性。

SN6507-Q1 器件是一款高頻推挽式變壓器驅動器，具有集成的 MOSFET 和占空比控制，可實現寬輸入電壓范圍。該器件集成了一個控制器和兩個異相切換的 0.5A NMOS 電源開關。該器件還包括可編程軟啟動、展頻時鐘和引腳可配置的壓擺率控制。

LM2518x-Q1 系列器件是一款初級側穩壓 (PSR) 反激式轉換器，具有集成電源開關并能夠在 4.5V 至 42V 的寬輸入電壓范圍內運行。從初級側反激式電壓采樣隔離輸出電壓數據，無需使用光耦合器、電壓基準或變壓器的第三繞組進行輸出電壓穩壓。通過采用邊界導電模式 (BCM) 開關，可實現緊湊的磁設計以及優于 ±1.5% 的負載和線路調節性能。
