TI 柵極驅動器具有高達 5.7kVRMS 的隔離能力,有助于防止電擊,同時提供更高的工作電壓以及更寬的爬電距離和間隙,從而提高系統可靠性。主要提供兩個隔離式柵極驅動器系列:
UCC2182xx-Q1 是一款隔離式柵極驅動器,具有主動保護和高級安全特性,例如多種 UVLO 選項(12V、15V 和 17V),并具有增強型隔離、去飽和 (DESAT) 和過流 (OC) 保護以及過熱保護。與傳統器件相比,灌電流和拉電流增加到 15A,而 20-DFP 封裝可將占用空間減小 45%。該器件具有軟關斷引腳,可用于在關斷期間微調電流,支持初級和次級主動短路 (ASC) 保護,并在啟動時進行內置自檢,以檢查診斷功能中的比較器。
可編程柵極驅動器 UCC5881-Q1 因其可編程寄存器而得名,后者可設置為根據器件數據表修改不同參數,例如 UVLO 或 DESAT。這些寄存器可通過 SPI 來尋址。在 TI 的新一代可編程柵極驅動器中,用戶還可以改變柵極驅動強度。在驅動功率級的柵極時,強驅動信號可降低開關損耗,因為強信號可縮短開關在壓降條件下導通電流的時間。同時,強驅動信號會產生可能接近漏源電壓限值的較大過沖,這可能會損壞開關,尤其是在充滿電的電池組(余量最?。l件下。弱驅動信號會降低過沖并提高運行安全性,但由于壓擺率降低,開關損耗就會升高。請參閱圖 5-1。
圖 5-1 弱柵極驅動與強柵極驅動以及對損耗和過沖的影響可編程柵極驅動器(例如 UCC5881-Q1)可以利用弱驅動信號和強驅動信號來產生組合驅動。驅動電流與開關節點的電壓上升時間成反比,因此強驅動電流會增加開關節點電壓的斜率。當電流達到直流鏈路(目標)電壓時,開關節點電壓會在短時間內繼續上升,然后再回降至直流鏈路(目標)電壓。這種額外上升稱為過沖。驅動電流越強,斜率就越高,因此電壓電平可以輕松達到漏源電壓限值。
可編程柵極驅動的強度(可以通過 SPI 或 GPIO 隨時設置確切的運行模式)會采用強驅動工作模式,直到輸出電流達到特定值,此時驅動會切換至弱柵極驅動模式。這種組合驅動可降低過沖損壞開關的風險(與僅強柵極驅動相比),同時能夠顯著降低功率損耗(與僅弱柵極驅動相比)。請參閱圖 5-2。

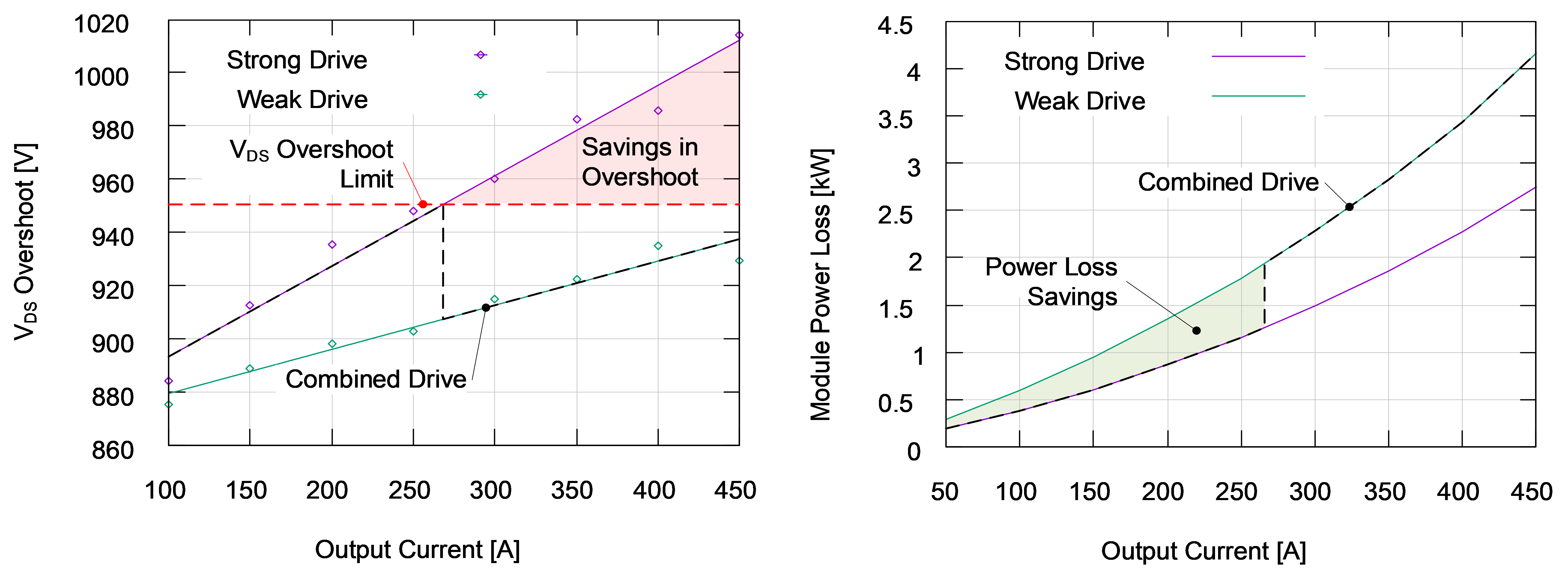

圖 5-2 可編程柵極驅動器的組合驅動輸出根據 CLTC 驅動循環,使用可變強度驅動來降低功率損耗可帶來:
圖 5-3 顯示了可編程柵極驅動的強度特性在實際應用中的實現。當使用強柵極驅動 (20A) 使關斷瞬態電壓(黃色曲線)在 ILOAD = 300A 條件下接近 1080V VDS 過沖限制時,GPIO 驅動的信號強度變化(綠色曲線)將開啟弱驅動模式 (5A),瞬變電壓將在下一個開關周期降至 991V。
UCC5881-Q1 驅動器系列包括以下額外功能:
UCC5880-Q1 逆變器評估模塊 (EVM) 既可通過焊接在電路板上的 100nF 電容器負載,獨立用于測試柵極驅動器,也可基于 Wolfspeed? XM3 SiC MOSFET 用于直接驅動半橋功率模塊,以進行高功率測試。請參閱圖 5-4。
該板上包含兩個 UCC14241-Q1 隔離式偏置電源。該 EVM 支持靈活配置不同的 SPI 通信方法,包括常規 SPI、菊花鏈和基于 TI 地址。該 EVM 可與 Sitara? 和 C2000? 實時微控制器控制卡連接,用于高達 300kW 的三相逆變器測試。

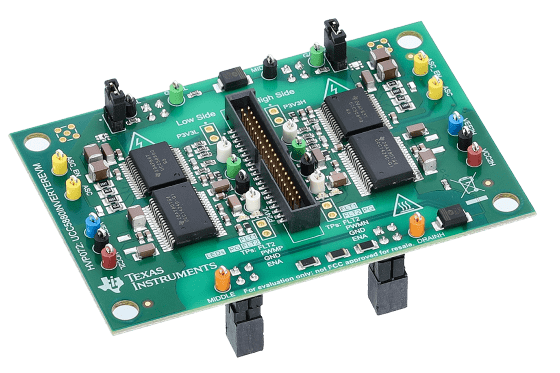

圖 5-4 UCC5880-Q1 用于牽引逆變器中可變隔離式柵極驅動的評估模塊
