2 散熱方法

為了解決通過器件底部來優化 R_{θ θJA} 的問題，最常見的方法是高效管理整個 PCB 中的熱流，以實現均勻流動。充分?jǐn)U大整個 PCB 中的導電區域是充分提高散熱能力的關鍵所在，包括充分增加布線厚度、層厚度和電路板尺寸。

V_OUT、GND、SW 和 V_IN 都是降壓轉換器的節點，建議增加布線厚度和覆銅寬度。增加 PCB 內的層數并充分增加層厚是另一種充分增大銅面積的方法。例如、與 4 層電路板相比，6 層電路板用于散熱的銅面積更大。使用較厚的電路板層也能達到此效果。

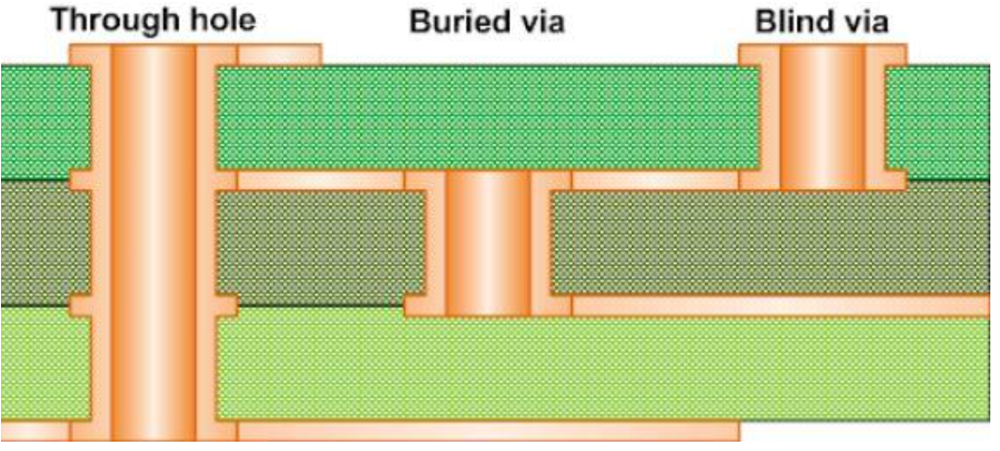

若要充分利用多層的優勢，還需要使用正確的散熱孔。如 圖 2-1 中所示，連接外層和內層的盲孔可以將散熱限制在電路板的一側。連接內層的埋孔可以將散熱限制在電路板內層，而通孔會穿過所有 PCB 層，使熱量從頂部、內層和電路板底部散發出去。

充分增加傳導表面積可以接觸更多環境空氣，從而實現更好的散熱。
