雖然優化 PCB 布局對整體系統散熱影響的非常大，但也必須仔細選擇 IC 本身的封裝，以優化散熱性。封裝內的引線框結構對于將熱量從裸晶傳導至 PCB 及其周圍環境有著重大影響。

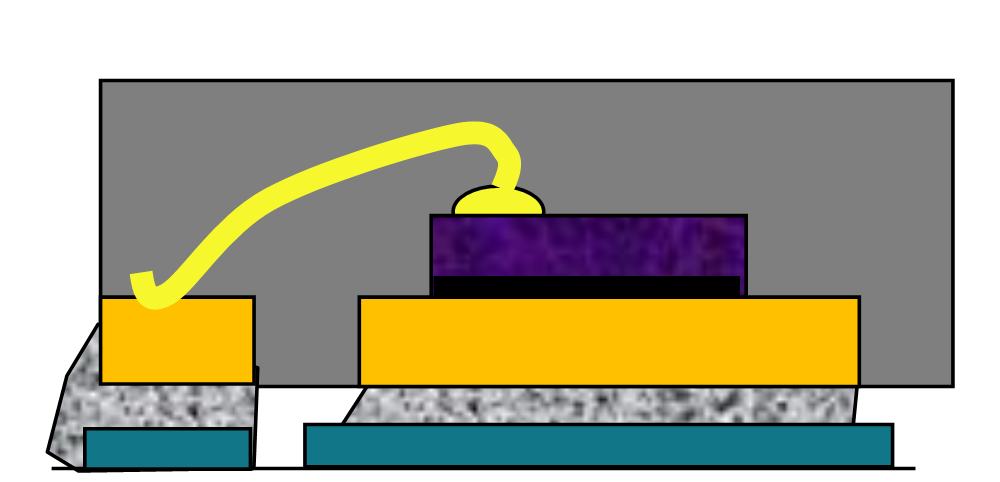

封裝技術取得的最新進展使得封裝的散熱效率得以大幅提高。在如 圖 2-2 所示的傳統引線鍵合 QFN 封裝中，將裸晶連接到外部引腳的鍵合線會增加電阻，從而造成額外的傳導損耗。由于與 PCB 的接觸有限，這種傳導損耗會在封裝內產生熱量，而這種熱量不會以最佳方式從封裝外散發出去。

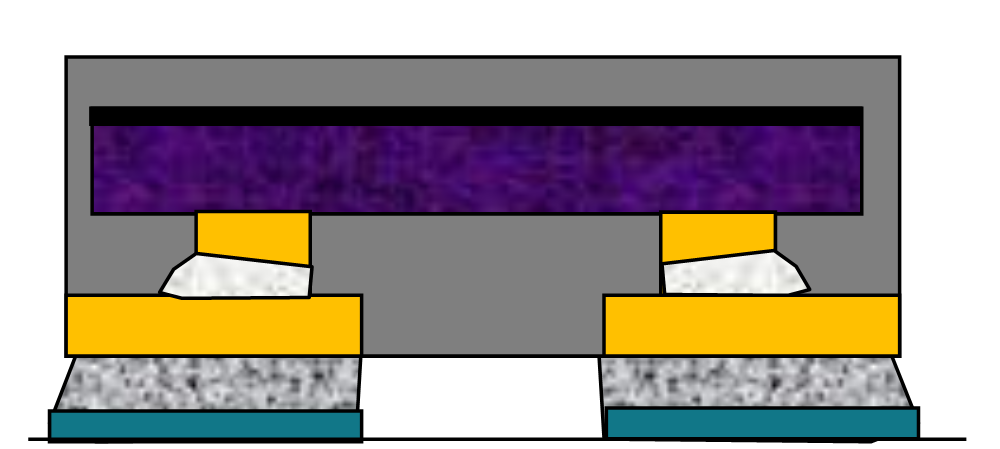

如 圖 2-3 所示，HotRod? QFN 封裝指的是翻轉芯片并使用銅柱和金或錫焊料將引腳直接放置在引線框上。這消除了對鍵合線的需求，從而降低傳導損耗并增加導體與 PCB 的接觸。然而，單層引線框中的引腳排列設計通常會限制接地焊盤尺寸，導致封裝內的熱傳導面積減小。

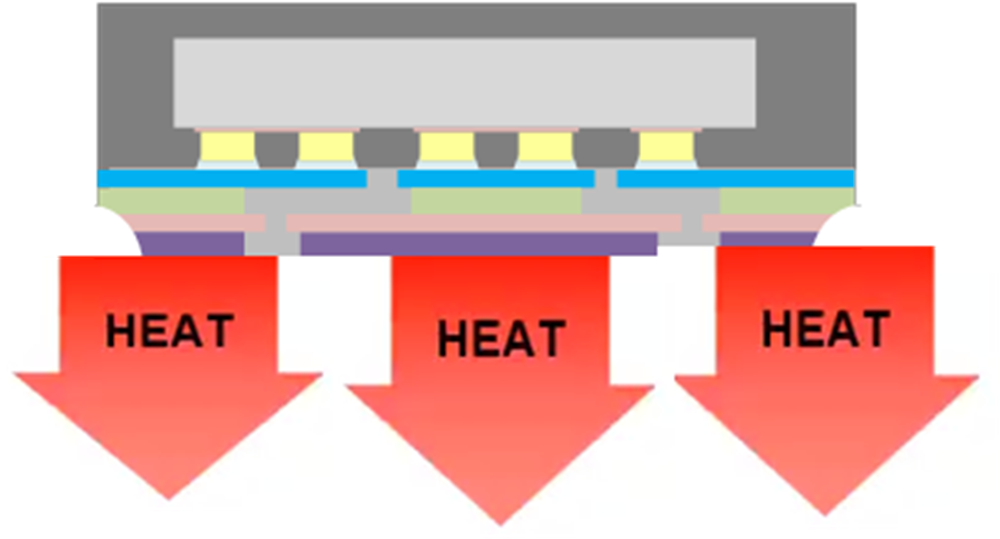

為了實現更靈活的引腳排列設計，可路由引線框 QFN（最新的封裝技術）將引線框分成三層基板，并采用內層布線連接，如 圖 2-4 所示。如此以來，為采用此封裝的大多數器件在引線框的最底層上設計出最大的接地焊盤面積便可成為現實，從而與 PCB 進行更好的熱傳導接觸。
