3 熱增強型封裝

為了通過封裝頂部進行冷卻，通常使用散熱器將熱量從 IC 封裝傳遞到周圍環境。電路板設計，尤其是包含資源密集型計算芯片組的電路板設計，通常選擇在整個電路板上安裝散熱器，以最大限度地擴大電路板接觸流體介質的表面積。流體介質可以是環境靜態空氣、環境氣流，也可以是液體介質（例如水、制冷劑或油）。圖 3-1 直觀展示了元件放置情況的圖表。

在器件頂部涂抹熱膏，以均勻地覆蓋傳導表面。然后，連接散熱器，以最大限度地增加用于散熱的表面積。由于大多數電源管理 IC 都是使用模塑化合物超模壓封裝而成的，因此需要對封裝技術進行微調，以優化散熱器的熱傳遞功能。

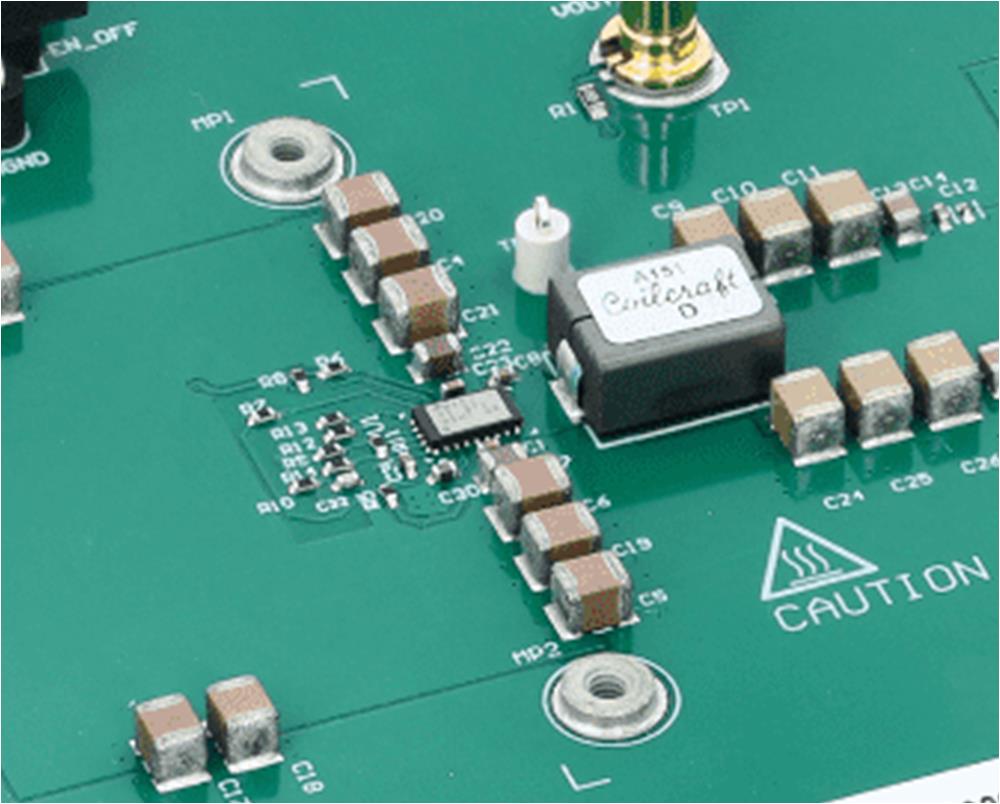

熱增強型封裝 (TEP) 技術使內部裸晶在封裝的頂部露出來，以便直接接觸熱膏和散熱器，從而通過封裝的頂部實現更好的熱傳導。TEP 指采用選擇性“薄膜輔助”模具工藝的封裝技術，在成型過程中使用一層薄膜來防止模塑材料流到裸晶上。工藝流程幾乎與標準超模壓工藝相同，只是不需要利用頂部模塑化合物即可讓裸晶露出來。圖 3-2 展示了從 TPS543B25TEVM 的頂部拍攝的 TEP 降壓轉換器 TPS543B25T 照片。

去除頂部模塑化合物后，TPS543B25T 的 θ_Jc(top) 為 0.2°C/W，比同一器件 TPS543B25 的超模壓版本降低了 0.6°C/W。在應用散熱器的情況下，這會導致總熱阻降低，如 表 3-1 所示。

與不帶散熱器、采用標準封裝的器件相比，帶散熱器、采用 TEP 的器件可以將熱阻降低約 2.1°C/W。如果應用了氣流，則熱阻會進一步降低 3.2°C/W。

當器件處于負載狀態時，較低的熱阻可使溫升顯著降低，尤其是在電流較高的情況下。圖 3-3 顯示的是在 80°C 環境溫度 (T_A) 下，TPS543B25T 和 TPS543B25 在負載范圍內的結溫 (T_J)。兩者都是在 TPS543B25EVM 上進行的測試。通過將測得的 PG 二極管功率損耗乘以熱阻，可以估算出溫升。T_J 的計算方法是將溫升與 80°C T_A 相加。請注意，TPS543B25 和 TPS543B25T 的額定最大結溫為 150°C。

在滿載狀態下，應用了散熱器的 TPS543B25T 的 T_J 比 TPS543B25 低 13.7°C，并且在有氣流的情況下可以再額外降低 20.8°C。
