ZHCSML3B June 2020 – May 2022 DRV8436
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 引腳配置和功能
- 6 規格
- 7 詳細說明
- 8 應用和實現
- 9 熱應用
- 10布局
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
- RGE|24
訂購信息
3 說明
DRV8436 是一款適用于工業和消費類終端設備應用的步進電機驅動器。該器件由兩個 N 溝道功率 MOSFET H 橋驅動器、一個微步進分度器以及集成電流感測功能完全集成。DRV8436 最高可驅動 1.1A 的均方根電流（取決于 PCB 設計）。
DRV8436 采用內部電流感測架構，無需再使用兩個外部功率感測電阻，從而縮小 PCB 面積并降低系統成本。該器件使用內部 PWM 電流調節方案，該方案能在智能調優、慢速和混合衰減選項之間進行選擇。智能調優衰減技術可自動調節，從而實現出色的電流調節性能并對電機變化和老化效應進行補償。
借助簡單的 STEP/DIR 接口，可通過外部控制器管理步進電機的方向和步進速率。憑借專用 nSLEEP 引腳，該器件可提供一種低功耗睡眠模式，從而實現超低靜態待機電流。提供的保護特性包括：電源欠壓、電荷泵故障、過流、短路以及過熱保護。故障狀態通過 nFAULT 引腳指示。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| DRV8436PWPR | HTSSOP (28) | 9.7mm x 4.4mm |
| DRV8436RGER | VQFN (24) | 4.0mm x 4.0mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

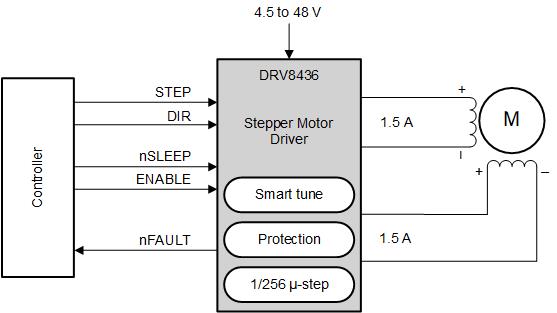

簡化版原理圖
