7.3.11.1 VM 欠壓鎖定 (UVLO)

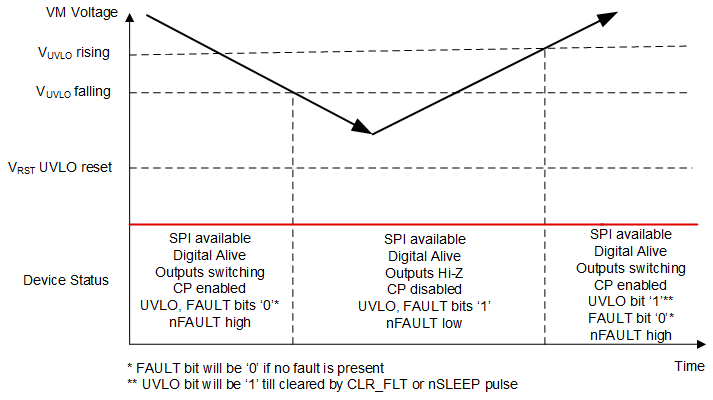

圖 7-19 電源電壓斜坡曲線

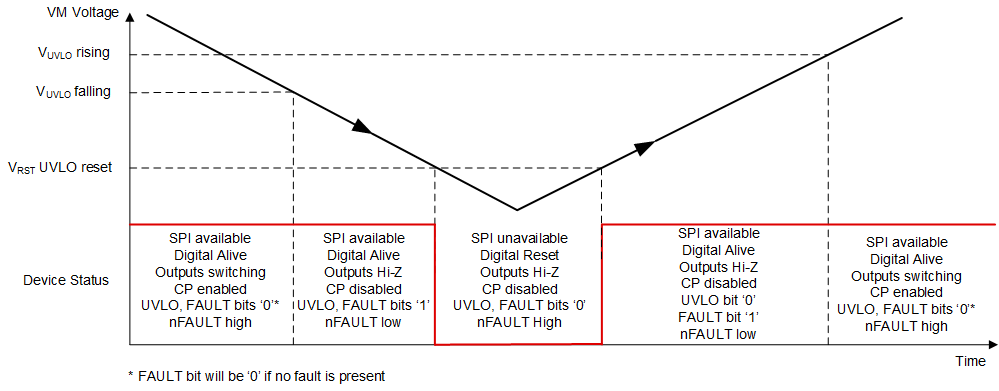

圖 7-20 電源電壓斜坡曲線無論 VM 引腳電壓何時降至 UVLO 下降閾值電壓以下，都會禁用所有輸出（高阻態）以及電荷泵 (CP)。當 VM 電壓恢復至 UVLO 上升閾值電壓以上時，將恢復正常運行（電機驅動器和電荷泵）。
當 VM 引腳上的電壓低于 UVLO 下降閾值電壓（典型值 4.25V），但高于 VM UVLO 復位電壓（VRST，最大值 3.9V）時，可進行 SPI 通信，器件的數字內核有效，F(xiàn)AULT 和 UVLO 位在 SPI 寄存器中被設為高電平，并且 nFAULT 引腳被驅動為低電平，如圖 7-19所示。在這種條件下，如果 VM 電壓恢復至高于 UVLO 上升閾值電壓（典型值 4.35V），nFAULT 引腳將會釋放（上拉至外部電壓），F(xiàn)AULT 位會復位，但 UVLO 位會保持鎖存為高電平，直到通過 CLR_FLT 位或 nSLEEP 復位脈沖被清除為止。
當 VM 引腳電壓低于 VM UVLO 復位電壓（VRST，最大值 3.9V）時， SPI 通信不可用，數字內核關斷，F(xiàn)AULT 和 UVLO 位為低電平，并且 nFAULT 引腳為高電平。在后續的上電期間，當 VM 電壓超過 VRST 電壓時，數字內核變?yōu)橛行?，UVLO 位保持低電平，但 FAULT 位設為高電平；并且 nFAULT 引腳被拉至低電平，如圖 7-20所示。當 VM 電壓超過 VM UVLO 上升閾值時，F(xiàn)AULT 位會復位，UVLO 位保持低電平，并且 nFAULT 引腳被拉高。
