8.3.13 霍爾比較器（模擬霍爾輸入）
提供了三個比較器來處理來自霍爾效應傳感器的原始信號，以使電機換向?；魻柋容^器可檢測差分輸入的過零并將信息傳遞到數字邏輯?；魻柋容^器具有遲滯，其檢測閾值集中在 0V。遲滯的定義如圖 8-40 所示。
除了遲滯之外，霍爾輸入通過電路實現抗尖峰脈沖，該電路在檢測到有效轉換后將任何額外的霍爾轉換忽略一段時間 (tHDG)。將這些轉換忽略時間 (tHDG) 可防止 PWM 噪聲耦合到霍爾輸入中，從而避免導致錯誤換向。
如果仍有過多的噪聲耦合到霍爾比較器輸入中，則可能需要在霍爾比較器的正輸入和負輸入之間添加電容器?；魻栞斎攵说?ESD 保護電路實現了一個連接到 AVDD 引腳的二極管。由于該二極管，霍爾輸入端的電壓不應超過 AVDD 電壓。
由于 AVDD 引腳在睡眠模式下會被禁用（nSLEEP 未激活），因此在睡眠模式下不應由外部電壓驅動霍爾輸入。如果霍爾傳感器由外部供電，則應在 MCT8315Z 器件置于睡眠模式時禁用霍爾傳感器的電源。此外，霍爾傳感器的電源應在啟用電機后上電，否則無效的霍爾狀態可能會導致電機運行延遲。

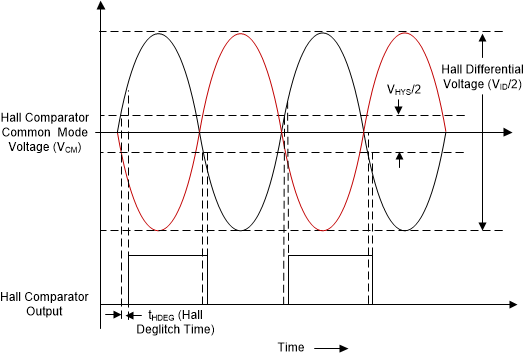

圖 8-40 霍爾比較器運行
