8.3.3.2 硬件接口
硬件型號使用三個可通過電阻器配置的輸入（代替 SPI 引腳），它們是 。ADVANCE、MODE 和 SLEW。
這個型號使應用設計人員能夠通過將每個引腳連接至邏輯高電平或邏輯低電平來配置關鍵器件設置，或?qū)⑵鋺铱?，或者使用合適的電阻器上拉至邏輯高電平或下拉至邏輯低電平。這樣就不要求外部微控制器使用 SPI 總線來配置 MCT8315Z。一般故障信息仍可通過 nFAULT 引腳獲得?？膳渲靡_（ADVANCE、SLEW 和 MODE）上的電壓電平僅在上電期間檢測一次并用于器件配置 - 這些引腳電壓的任何后續變化都不會影響器件配置，直到后續的電源復位。
- MODE 引腳可配置 PWM 控制模式。
- SLEW 引腳可配置輸出電壓的壓擺率。
- ADVANCE 引腳可配置輸出相對于霍爾信號的超前角。
更多有關硬件接口的信息，請參閱節 8.3.10。

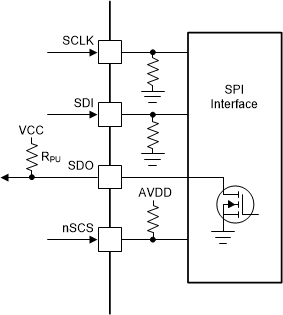

圖 8-8 MCT8315ZR SPI 接口
圖 8-9 MCT8315ZT/H 硬件接口
