8.5.1.1 SPI 格式
SDI 輸入數據的字長為 16 位，包含以下格式：
- 1 個讀取或?qū)懭胛?，W（位 B15）
- 6 個地址位，A（位 B14 至 B9）
- 奇偶校驗位 P（位 B8）。設置奇偶校驗位，使得 SDI 輸入數據字具有偶數個 1 和 0
- 8 個數據位，D（位 B7 到 B0）
SDO 輸出數據字的長度是 16 位，前 8 位是狀態位。數據字是所訪問的寄存器的內容。
對于寫命令 (W0 = 0)，SDO 引腳上的響應字是當前被寫入的寄存器中的數據。
對于讀命令 (W0 = 1)，響應字是當前被讀取的寄存器中的數據。

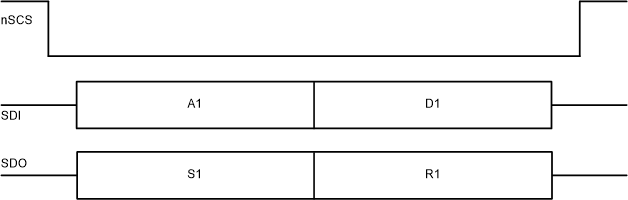

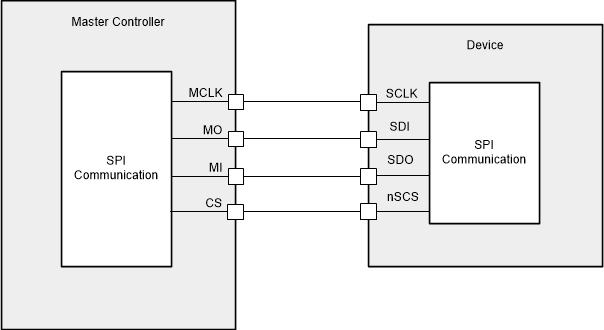

圖 8-47
圖 8-48 | 讀/寫 | 地址 | 奇偶校驗 | 數據 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B15 | B14 | B13 | B12 | B11 | B10 | B9 | B8 | B7 | B6 | B5 | B4 | B3 | B2 | B1 | B0 |
| W0 | A5 | A4 | A3 | A2 | A1 | A0 | P | D7 | D6 | D5 | D4 | D3 | D2 | D1 | D0 |
| 狀態 | 數據 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B15 | B14 | B13 | B12 | B11 | B10 | B9 | B8 | B7 | B6 | B5 | B4 | B3 | B2 | B1 | B0 |
| S7 | S6 | S5 | S4 | S3 | S2 | S1 | S0 | D7 | D6 | D5 | D4 | D3 | D2 | D1 | D0 |

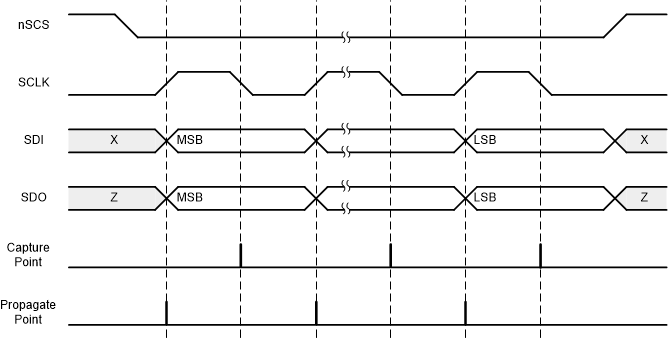

圖 8-49 SPI 輔助時序圖SPI 錯誤處理
SPI 幀錯誤 (SPI_SCLK_FLT)：如果 nSCS 在 16 位幀結束之前被置為無效，則會檢測到 SPI 幀錯誤并且在 STAT2 中設置 SPI_SCLK_FLT 位。SPI_SCLK_FLT 狀態位被鎖存，當通過 CLR_FLT 位或 nSLEEP 復位脈沖發出清除故障命令后，可以清除該狀態位。
SPI 地址錯誤 (SPI_ADDR_FLT)：如果在 SDI 上輸入 SPI 數據的 ADDR 字段中提供了無效地址，則會檢測到 SPI 地址錯誤并設置 STAT2 中的 SPI_ADDR_FLT 位。無效地址是未在寄存器映射 中定義的任何地址，即地址不在地址 0x0 到 0xC 范圍內。SPI_ADDR_FLT 狀態位被鎖存，當通過 CLR_FLT 位或 nSLEEP 復位脈沖發出清除故障命令后，可以清除該狀態位。
