ZHCSU60A May 2023 – January 2024 PCMD3180-Q1
PRODUCTION DATA

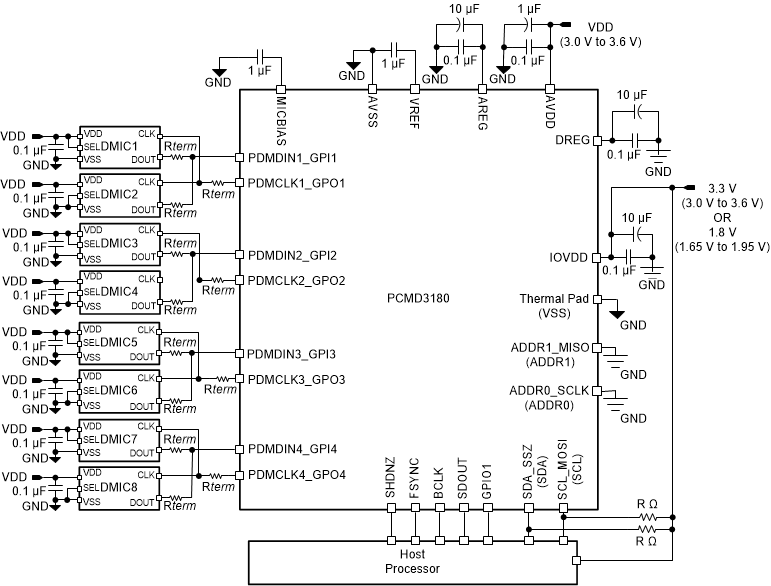

圖 8-1 顯示了一種 PCMD3180-Q1 應用的典型配置,該配置使用八個數字 PDM MEMS 麥克風,并采用 I2C 控制接口和 TDM 音頻數據目標接口進行同步錄音操作。如果系統中未使用 MICBIAS 輸出,則不必為 MICBIAS 引腳使用 1μF 電容器。
圖 8-1 八通道數字 PDM 麥克風錄音圖
