ZHCSU60A May 2023 – January 2024 PCMD3180-Q1
PRODUCTION DATA
圖 6-21 和圖 6-22 分別顯示了采樣速率為 16kHz 或 14.7kHz 時抽取濾波器的幅度響應和通帶紋波。表 6-20 列出了采樣速率為 16kHz 或 14.7kHz 時抽取濾波器的規格。

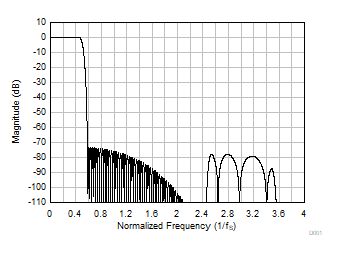

圖 6-21 線性相位抽取濾波器幅度響應

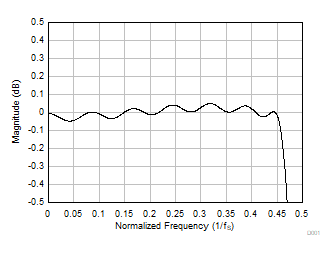

圖 6-22 線性相位抽取濾波器通帶紋波| 參數 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 通帶紋波 | 頻率范圍為 0 至 0.454 × fS | -0.05 | 0.05 | dB | |
| 阻帶衰減 | 頻率范圍為 0.58 × fS 至 4 × fS | 73.3 | dB | ||
| 頻率范圍為 4 × fS 以上 | 95.0 | ||||
| 群延遲或延時 | 頻率范圍為 0 至 0.454 × fS | 15.7 | 1/fS |
