ZHCSU60A May 2023 – January 2024 PCMD3180-Q1
PRODUCTION DATA
PCMD3180-Q1 是一款高性能脈沖密度調制 (PDM) 輸入至?xí)r分多路復用 (TDM) 或 I2S 輸出轉換器,最多可支持對 PDM 麥克風輸入的八個數字通道進行同步采樣。該器件集成了可編程數字音量控制、麥克風偏置電壓、鎖相環 (PLL)、可編程高通濾波器 (HPF)、雙二階濾波器、低延遲濾波器模式,并可實現高達 768kHz 的輸出采樣率。該器件支持時分多路復用 (TDM)、I2S 或左平衡 (LJ) 音頻格式,并可通過 I2C 或 SPI 接口進行控制。此外,PCMD3180-Q1 支持為音頻總線接口運行選擇控制器和目標模式。這些集成的高性能特性,以及采用 3.3V 或 1.8V 單電源供電的功能,使該器件非常適用于遠場麥克風錄音應用中空間受限的音頻系統。
PCMD3180-Q1 的額定工作溫度范圍為 –40°C 至 125°C,采用 24 引腳 WQFN 封裝。
| 器件型號 | 封裝(1) | 封裝尺寸(2) |
|---|---|---|
| PCMD3180-Q1 | RGE(VQFN,24) | 4.00mm x 4.00mm |
| RTW (WQFN, 24) | 4.00mm x 4.00mm |

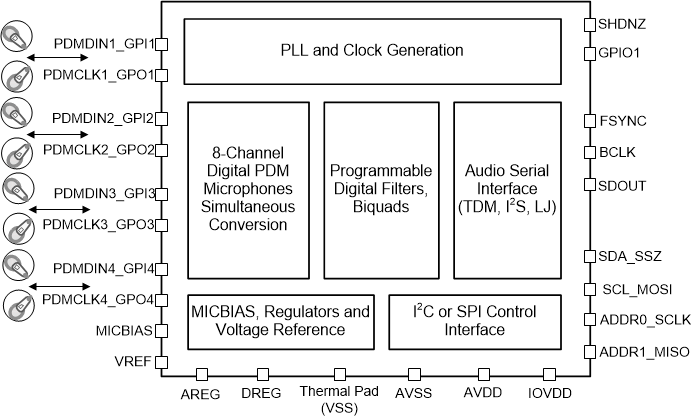

簡化版方框圖
