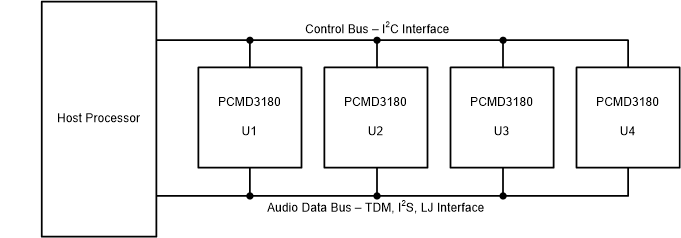

該器件具有許多支持的功能和靈活選項,可在系統中用于通過共享單個公共 I2C 控制總線和音頻串行接口總線無縫連接多個 PCMD3180-Q1 器件。這種架構使得能夠在需要使用麥克風陣列進行波束形成操作、音頻會議、噪聲消除等的系統中實現多個應用。圖 6-13 顯示了多個 PCMD3180-Q1 器件共享控制總線和音頻數據總線的配置圖。
PCMD3180-Q1 包含以下特性,用于通過共享總線實現多個器件的無縫連接和交互:
- 支持多達四個引腳可編程的 I2C 從器件地址
- I2C 廣播同時寫入(或觸發)所有 PCMD3180-Q1 器件
- 支持多達 64 個用于音頻串行接口的配置輸出通道時隙
- 針對器件中未使用的音頻數據時隙提供三態特性(具有啟用和禁用)
- 支持總線保持器特性(具有啟用和禁用),以保持音頻總線上最后驅動的值
- GPIO1 或 GPOx 引腳可配置為音頻串行接口的輔助輸出數據通道
- GPIO1 或 GPIx 引腳可用于多個 PCMD3180-Q1 器件的菊花鏈配置
- 支持一個 BCLK 周期數據鎖存時序,以降低高速接口的時序要求
- 提供音頻串行接口的可編程主器件和從器件選項
- 能夠同步多個器件,以滿足不同器件的同步采樣要求
該系統還可以通過共享單個公共 I
2C 控制總線和音頻串行接口總線來連接多個 PCMD3180-Q1 器件與 TLV320ADCx140 器件。有關更多詳細新,請參閱
具有共享 TDM 和 I2C 總線的多個 TLV320ADCx140 器件 應用報告。
