ZHCACB2A March 2023 – November 2023 AM2732 , AM2732-Q1
在 AM273 NZN 四層示例中,顯示了 3.3V 平面,此平面布線至主要位于第 3 層上的 AM273 器件且及其下方。由于四層 PCB 造成的布線限制,在 AM273 器件下方,3.3V 平面在第 2 層和第 3 層之間分離。
第 2 層上的 3.3V 平面破壞了第 2 層上原本堅固的接地覆銅。選擇放置這些切口是為了盡量減少對盡可能多的 GPIO 引腳的信號返回路徑的影響。過孔將第 2 層和第 3 層上的平面連接到頂層上的 BGA 焊球焊盤和底層上的去耦電容器。

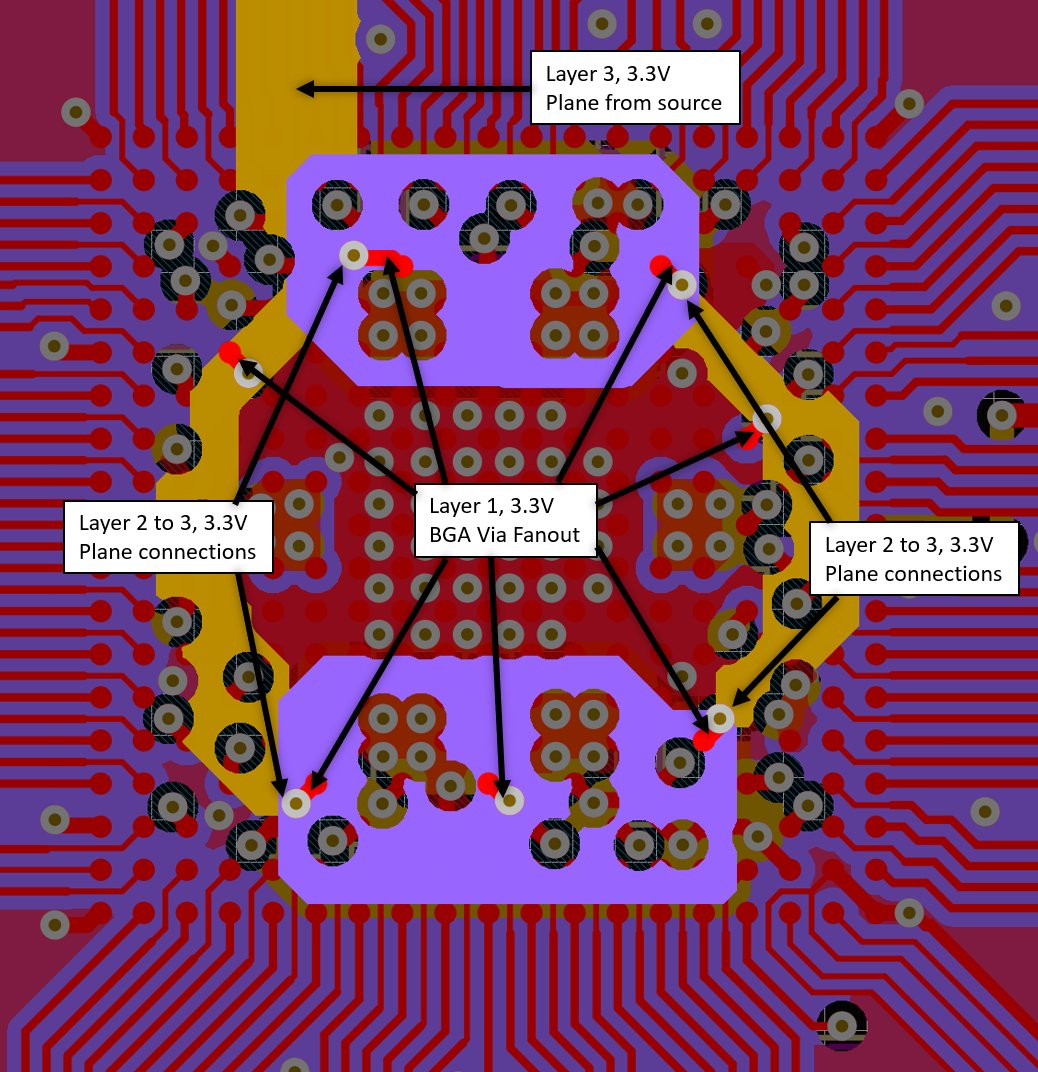

圖 11-17 ZCE 4 層示例摘錄 – 第 2 層和第 3 層上的 3.3V 數(shù)字和模擬電源平面以及 BGA 過孔

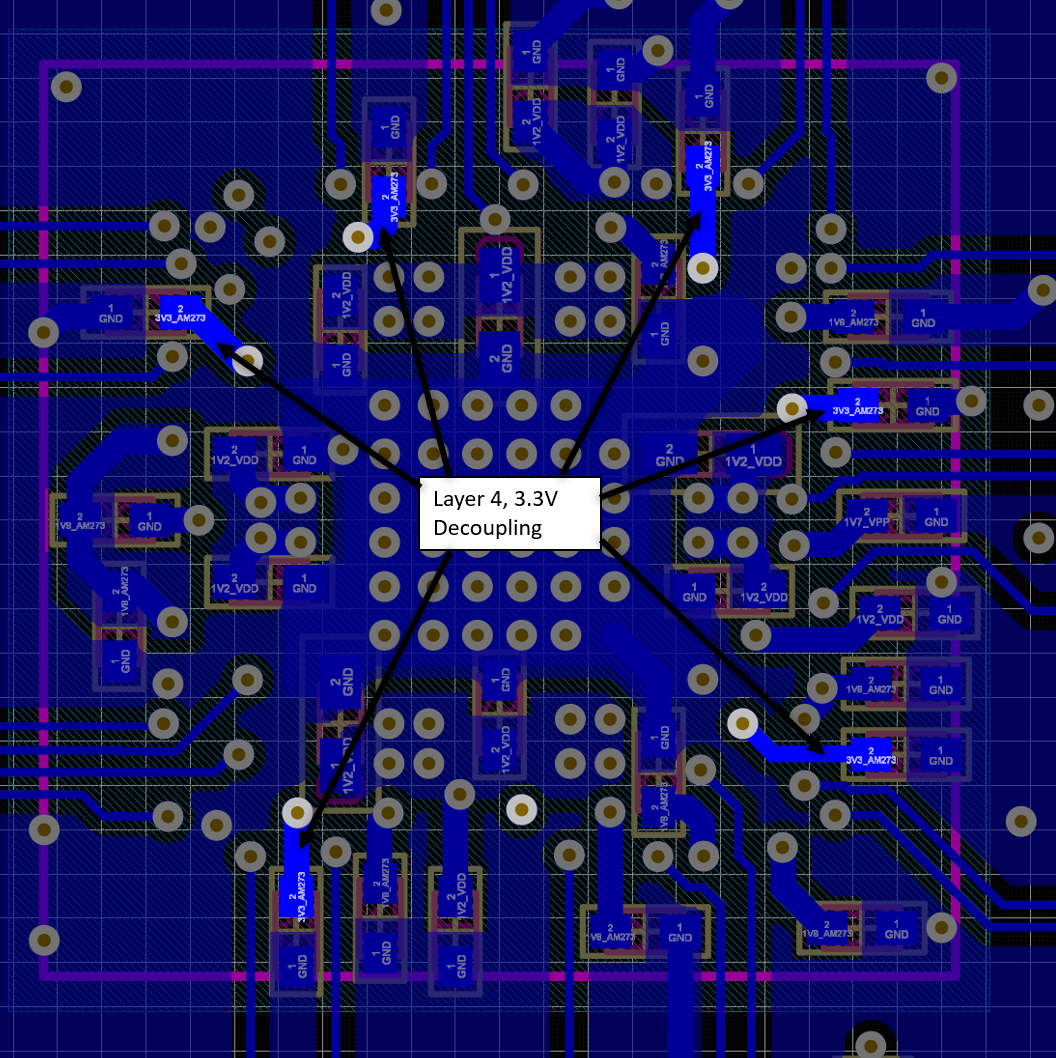

圖 11-18 ZCE 4 層示例摘錄 – 3.3V 去耦
